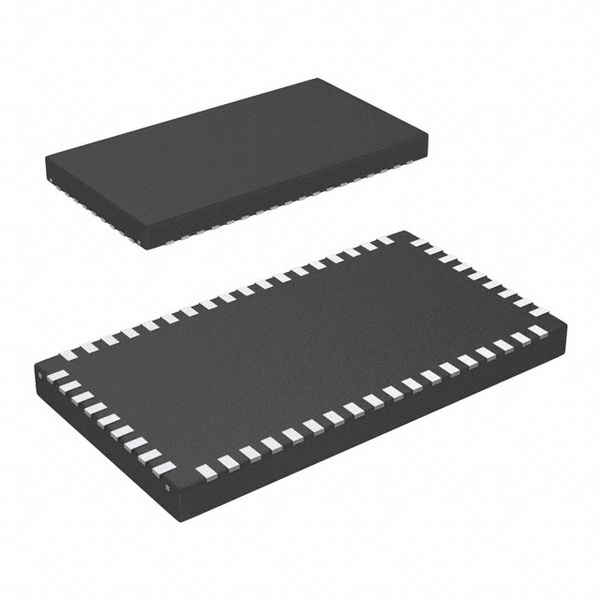

DS50PCI402SQE/NOPB от Texas Instruments

Общее описание

Схема DS50PCI402SQE/NOPB является частью семейства буферов и повторителей сигнала от Texas Instruments. Этот компонент оптимизирован для работы с интерфейсом PCI Express (PCIe) и предоставляет высокоскоростное восстановление сигнала (ReDriver) для восьми каналов. Он поддерживает скорость передачи данных до 5 Гбит/с и доступен в компактном корпусе 54-WQFN (10x5.5 мм с падением).

Преимущества

• Поддержка высоких скоростей передачи данных: до 5 Гбит/с.
• Восстановление сигнала: встроенная система корректировки сигнала уменьшает деградацию и ошибки передачи.
• Компактные размеры: корпус WQFN 54-контактный, что упрощает интеграцию в малогабаритные устройства.
• Поддержка PCI Express: специально разработан для работы с PCIe средами, что делает его идеальным для приложений с высокими требованиями к скорости передачи данных.

Недостатки

• Ограничение по температуре: рабочий диапазон температур от -10°C до 85°C может быть недостаточен для некоторых промышленных применений.
• Питание: специфический диапазон питающего напряжения от 2.375V до 2.625V требует точного контроля для стабильности работы.

Типовое использование

• Серверы и рабочие станции: используется в системах с высокоскоростными интерфейсами PCIe для повышения качества сигнала.
• Сетевые устройства: маршрутизаторы и коммутаторы, где требуется высокая надежность передачи данных.
• Хранение данных: системы SSD и другие устройства хранения, требующие стабильного соединения.

Рекомендации по применению

1. Расстояние между компонентами: минимизируйте длину трасс для максимального качества сигнала.
2. Экранирование: используйте экранирование для защиты от электромагнитных помех.
3. Охлаждение: несмотря на компактный размер, убедитесь, что устройство имеет достаточное охлаждение, особенно при работе в максимальных режимах.

Основные технические характеристики

• Тип: буфер, ReDriver
• Применения: PCIe
• Вход: CML
• Выход: CML
• Максимальная скорость передачи данных: 5 Гбит/с
• Число каналов: 8
• Время задержки: 200 пс
• Коррекция сигнала: Входная эквализация, выходная де-эмфаза
• Входная емкость: 10 пФ
• Питание: 2.375В - 2.625В
• Рабочая температура: -10°C до 85°C
• Тип монтажа: Поверхностный монтаж
• Корпус: 54-WQFN (10x5.5 мм)

Возможные аналоги

• DS125BR111 (Texas Instruments): 1-канальный буфер с поддержкой скоростей до 12 Гбит/с.
• PI2EQX4402C (Diodes Incorporated): 4-канальный ReDriver для PCIe с аналогичной скоростью передачи данных.

Использование DS50PCI402SQE/NOPB позволит улучшить надежность и стабильность высокоскоростных интерфейсов PCIe в ваших проектах.
