DS1746WP-120IND+

DS1746WP-120IND+ от Analog Devices / Maxim Integrated

Общее описание:

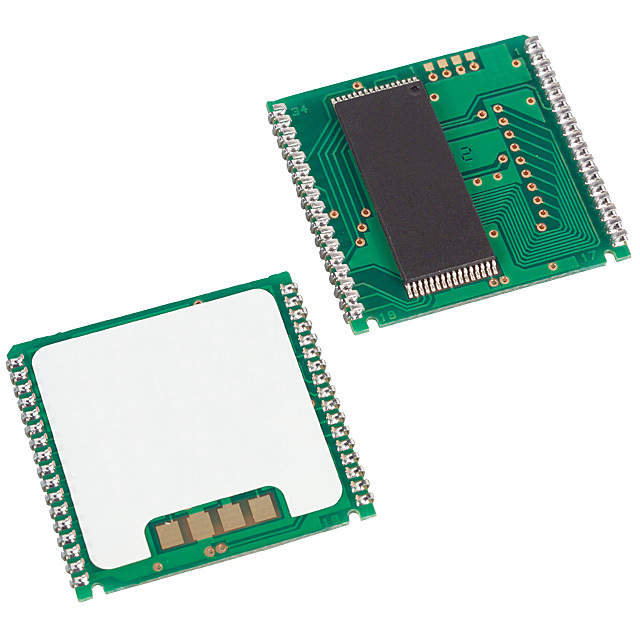

DS1746WP-120IND+ — это долговременные часы реального времени (RTC) с функцией календаря и встроенной энергонезависимой памятью SRAM объёмом 128KB. Устройство предназначено для параллельного интерфейса и поставляется в корпусе PowerCap™ Module.

Особенности и преимущества:

• Часы реального времени: предоставляет точные отсчеты времени в формате часов, минут и секунд.
• Календарь: отслеживание даты с учетом високосных лет.
• Энергонезависимая память SRAM: обеспечивает долгосрочное хранение данных даже при отключении питания.
• Широкий диапазон рабочих температур: от -40°C до +85°C, подходит для промышленных приложений.
• Параллельный интерфейс: обеспечивает простую интеграцию в системы с соответствующей архитектурой.

Недостатки:

• Параллельный интерфейс: может потребовать больше пинов на микроконтроллере по сравнению с последовательными интерфейсами.
• Зависимость от батареи: для функционирования в энергосберегающем режиме требуется внешняя батарея.

Типовое использование:

• Телекоммуникационные системы
• Оборудование промышленной автоматизации
• Медицинские приборы
• Бытовая электроника
• Автомобильные системы

Рекомендации по применению:

• Электропитание: убедитесь, что напряжение питания находится в пределах 2.97V ~ 3.63V.
• Энергосбережение: используйте внешнюю батарею для поддержания работы в режиме энергосбережения.
• Монтаж: устройство предназначено для поверхностного монтажа (SMT), необходимо соблюдать процедуры пайки для обеспечения надежной установки.

Основные технические характеристики:

• Напряжение питания: 2.97V ~ 3.63V
• Напряжение батареи: 3V
• Ток потребления в режиме поддержания времени: максимум 2mA при 3.3V
• Размер памяти: 128KB NVSRAM
• Формат времени: HH:MM:SS (24 часа)
• Формат даты: YY-MM-DD-dd
• Диапазон рабочих температур: -40°C ~ 85°C
• Интерфейс: параллельный
• Корпус: 34-PowerCap™ Module
• Поверхностный монтаж: да

Возможные аналоги:

• DS1744W-120: от того же производителя, с меньшим объемом памяти.
• M41T00: от STMicroelectronics, с аналогичными часами реального времени, но другим интерфейсом.
• RX-8025T: от Epson, с универсальным интерфейсом и меньшими габаритами.

Примечание: Аналоги могут различаться по набору функций и характеристикам, поэтому рекомендуется тщательно проверять соответствие требований вашего проекта.
