DS1746P-70+

Описание DS1746P-70+ от Analog Devices / Maxim Integrated

Общее описание

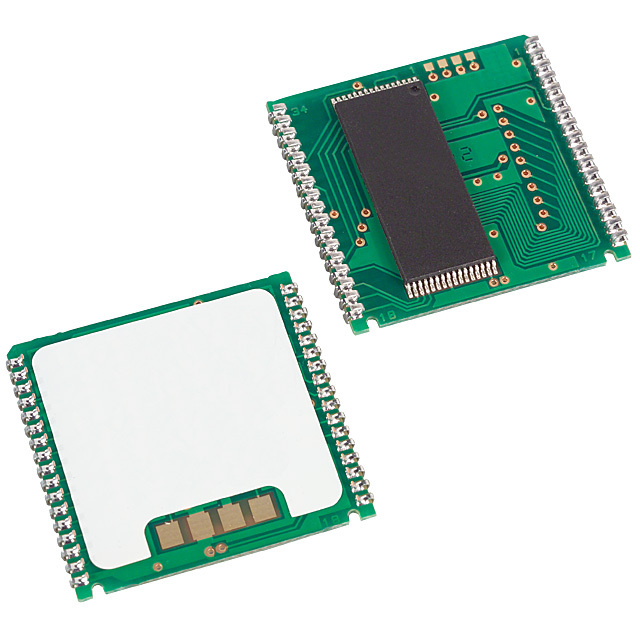

DS1746P-70+ — это интегральная схема реального времени (RTC) с функцией календаря и встроенной энергонезависимой SRAM памяти объемом 128KB. Она предназначена для отслеживания времени и даты, а также для сохранения данных в энергонезависимой памяти. Устанавливается на печатные платы в корпусе PowerCap™ Module.

Преимущества

• Встроенная 128KB SRAM память: Обеспечивает удобное хранение данных.
• Энергозависимый кристалл: Поддерживает работу даже при отключении основного питания.
• Полный календарь: Отслеживает годы, месяцы, дни, часы, минуты и секунды.
• Выделенная батарея: Максимальная энергозависимость при потере питания.
• Легкость интеграции: Параллельный интерфейс обеспечивают простоту взаимодействия.

Недостатки

• Ограниченный диапазон температур: Рабочий диапазон составляет от 0°C до 70°C, что не всегда достаточно для экстремальных условий.
• Сложность в монтаже: Пакет PowerCap™ требует аккуратности при установке на плату.

Типовое использование

• Компьютерные системы: Время реального времени и сохранение конфигурационных данных.
• Промышленные контроллеры: Отслеживание времени и данные о событиях.
• Телекоммуникационные системы: Регистрация времени анализов и логов.
• Потребительская электроника: Таймеры и напоминания.

Рекомендации по применению

• Использовать качественные батареи: Для поддержания максимальной надежности и долговечности.
• Контроль температуры: Избегать использования в условиях, превышающих рабочий диапазон температур.
• Защита от электростатических разрядов: Соблюдать меры предосторожности при установке.

Основные технические характеристики

• Тип: Часы/Календарь
• Особенности: Год Високосных лет, NVSRAM, Y2K
• Размер памяти: 128KB
• Формат времени: ЧЧ:ММ:СС (24 часа)
• Формат даты: ГГ-ММ-ДД-дд
• Интерфейс: Параллельный
• Напряжение питания: 4,5В - 5,5В
• Напряжение питания батареи: 3В
• Ток во время отсчета (максимум): 4мА при 5В
• Рабочая температура: 0°C - 70°C
• Тип монтажа: Поверхностный монтаж
• Корпус/форм-фактор: PowerCap™ Модуль
• Пакет устройства от поставщика: PowerCap Module, 34 контакта

Аналоги

• DS1744P-120+ от Maxim Integrated
• DS12C887+ от Maxim Integrated
• M41T00SM6TR от STMicroelectronics

Данные компоненты могут предоставить альтернативные возможности, но всегда рекомендуется проверять их технические спецификации для соответствия вашему проекту.
