DS1746-70

DS1746-70 от Analog Devices / Maxim Integrated

Общее описание: DS1746-70 — это интегральная микросхема реального времени (RTC) и календаря с параллельным интерфейсом. Этот компонент включает в себя 128KB энергонезависимой статической оперативной памяти (NVSRAM), которая обеспечивает устойчивость данных при отказе питания. Встроенные кварцевые часы и календарь рассчитаны на работу в формате 24 часа с учетом високосных годов вплоть до 2100 года.

Преимущества:

• Надежное сохранение данных благодаря встроенной NVSRAM.
• Высокая точность времени и календаря.
• Учет високосных годов и формат времени до 2100 года.
• Простота интеграции благодаря параллельному интерфейсу.
• Рабочий диапазон напряжения от 4.5В до 5.5В.
• Простота монтажа за счет стандартного корпуса DIP.

Недостатки:

• Микросхема устарела (статус: Obsolete).
• Узкий рабочий температурный диапазон (от 0°C до 70°C).
• Уменьшенный спрос на компоненты с параллельным интерфейсом в современных приложениях.

Типовое использование:

• Системы учета и регистрации времени в промышленных и бытовых приложениях.
• Электронные записные книжки.
• Системы контроля доступа.
• Медицинские устройства.
• Автоматические системы управления.

Рекомендации по применению:

• Обеспечить стабильное питание в диапазоне 4.5В ~ 5.5В для корректной работы RTC и NVSRAM.
• Обратить внимание на температурные ограничения микросхемы при проектировании устройства.
• Рассмотреть современные аналоги в случае новых разработок из-за статуса «устарело».

Основные технические характеристики:

• Функции: Часы/Календарь, Leap Year, NVSRAM, Y2K поддержка.
• Объем памяти: 128KB.
• Формат времени: HH:MM:SS (24 часа).
• Формат даты: YY-MM-DD-dd.
• Интерфейс: Параллельный.
• Напряжение питания: 4.5В ~ 5.5В.
• Ток в режиме времени (макс.): 4mA @ 5V.
• Температура эксплуатации: от 0°C до 70°C.
• Тип монтажа: Сквозной (Through Hole).

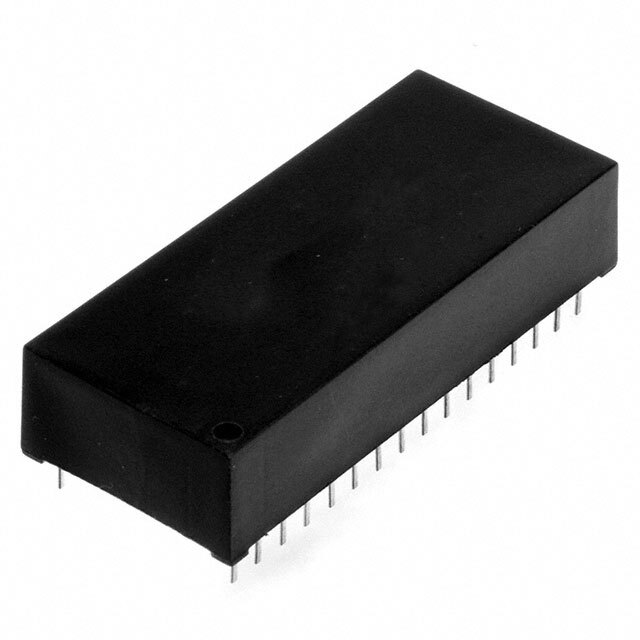

• Тип корпуса: 32-DIP Modуль (0.600", 15.24mm).
• Обозначение корпуса поставщика: 32-EDIP.

Возможные аналоги:

• DS1743-120 - аналогичная NVSRAM с RTC, но с другой скоростью доступа памяти.
• DS1558+, поскольку он обладает подобными функциями и характеристиками NVSRAM с RTC.

Заключение

DS1746-70 — отличное решение для устаревших систем, нуждающихся в надежной сохранении данных и точном отслеживании времени. В новых разработках стоит рассмотреть современные альтернативы с учетом его устаревания.
