DS1744-70+

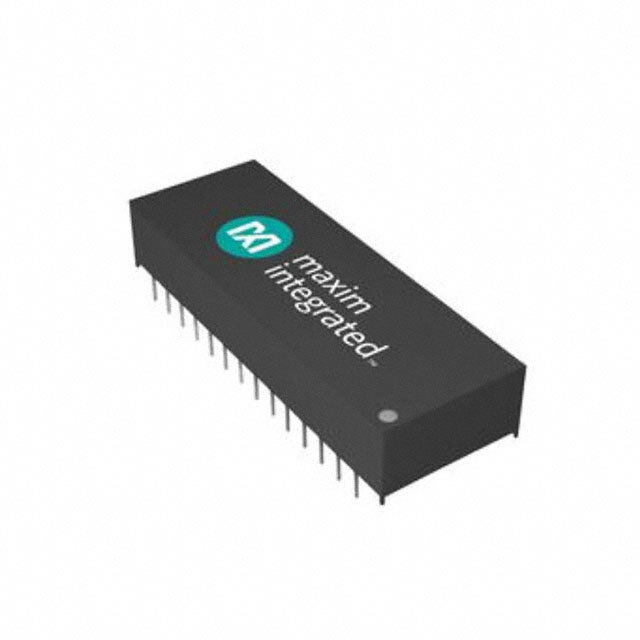

DS1744-70+ от Analog Devices / Maxim Integrated

Общее описание

DS1744-70+ — это интегральная микросхема (IC) реального времени (Real Time Clock, RTC) с функцией часов-календаря и встроенной энергонезависимой памятью (NVSRAM). Этот компонент предназначен для отслеживания текущего времени и даты, а также для хранения данных, которые должны быть сохранены даже при отключении питания. Микросхема выполнена в корпусе 28-EDIP и имеет широкий диапазон рабочих напряжений.

Преимущества

• Высокая точность: Обеспечивает точное отслеживание времени и даты.
• Энергонезависимая память: Встроенная NVSRAM на 32KB позволяет надежно хранить данные при отключениях питания.
• Функция календаря: Поддержка формата даты "гг-мм-дд", учет високосных годов.
• Легкость интеграции: Стандартный параллельный интерфейс и удобный корпус для монтажа.

Недостатки

• Температурный диапазон: Ограниченный рабочий диапазон температур (0°C ~ 70°C), что может быть недостаточным для некоторых промышленных приложений.
• Потребление тока: Относительно высокое потребление тока в режиме ведения времени (до 4 мА при 5 В).

Типовое использование

• Системы автоматизации: Для отслеживания временных событий и сохранения данных контроля.
• Промышленные контроллеры: Хранение конфигураций и журналов событий.
• Компьютерная техника: Реализация функций часы-календаря в ПК и серверных системах.
• Телекоммуникации: Сохранение временных меток звонков и сообщений.

Рекомендации по применению

• Кондиционирование питания: Обеспечьте стабильное напряжение питания в диапазоне 4.5V ~ 5.5V для надежной работы.
• Монтаж: Рекомендуется использовать пайку или соответствующие монтажные технологии для обеспечивания надежного соединения.

Основные технические характеристики

• Функции: Часы-календарь, NVSRAM, учет високосных годов, поддержка Y2K.
• Объем памяти: 32KB NVSRAM.
• Формат времени: ЧЧ:ММ:СС (24-часовой формат).
• Формат даты: ГГ-ММ-ДД-дд.
• Интерфейс: Параллельный.
• Напряжение питания: 4.5В ~ 5.5В.
• Потребляемый ток: До 4 мА (в режиме ведения времени при 5 В).
• Рабочий температурный диапазон: 0°C ~ 70°C.
• Корпус: 28-EDIP, через отверстие (0.600", 15.24 мм).

Возможные аналоги

• DS1644-100: Похожий вариант с другой скоростью доступа к памяти.
• M48T35Y-70PC1: Альтернатива от STMicroelectronics с аналогичными функциями.

Заключение

DS1744-70+ от Analog Devices / Maxim Integrated является надежным и функциональным решением для обеспечения точного отслеживания времени и сохранения данных при отключениях питания. Éту чип можно рекомендовать для применения в различных устройствах, где требуется стабильное ведение времени и энергонезависимое хранение данных.
