DS17287-5+

DS17287-5+ - Часы реального времени

Общее описание

DS17287-5+ от Analog Devices / Maxim Integrated — это часы реального времени (RTC) с функциями календаря, которые обеспечивают сохранение времени и даты даже при отключении основного питания. Данный модуль включает в себя энергонезависимую память (NVSRAM) для хранения критических данных и поддерживает двойное время формата — 12 и 24 часовые интервалы.

Преимущества

• Надежное хранение данных: встроенная энергонезависимая память (NVSRAM) сохраняет данные при сбоях питания.
• Точность и стабильность времяизмерения: высокоточный кварцевый генератор.
• Широкий диапазон функций: поддержка будильника, перехода на летнее время, високосного года и множество других функций.
• Легкость интеграции: параллельный интерфейс позволяет легко подключить устройство к различным микроконтроллерам и микропроцессорам.

Недостатки

• Рабочий температурный диапазон: от 0°C до 70°C, что может ограничить применение в экстремальных условиях.

Типовое использование

• Системы сохранения данных
• Контрольные и измерительные системы
• Промышленные автоматизированные системы
• Электронные регистраторы времени

Рекомендации по применению

1. Питание: поддерживайте напряжение питания в диапазоне от 4.5V до 5.5V для надежного функционирования.
2. Интеграция с микроконтроллерами: используйте параллельный интерфейс для облегчения связи между компонентами.
3. Температурные условия: предпочтительно использовать устройство в пределах штатного температурного диапазона (0°C ~ 70°C).

Основные технические характеристики

• Тип: часы реального времени с календарём
• Память: 2KB NVSRAM
• Интерфейс: параллельный
• Формат времени: 12/24-часовой
• Формат даты: ГГ-ММ-ДД-дд
• Напряжение питания: 4.5V ~ 5.5V
• Напряжение батареи: 2.5V ~ 3.7V
• Ток (макс.): 3mA при 4.5V ~ 5.5V
• Температурный диапазон: 0°C ~ 70°C

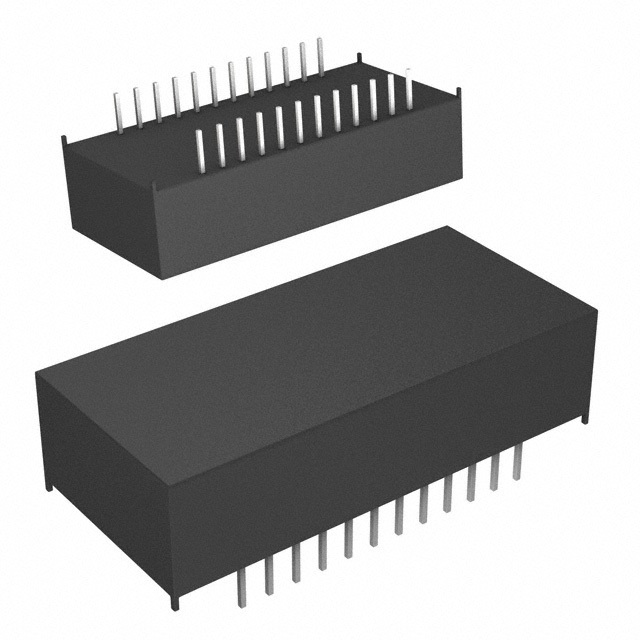

• Корпус: 24-DIP Module (0.600", 15.24mm)

Возможные аналоги

• DS12C887: аналогичная функциональность, широко используется в тех же типах приложений.
• PCF8563 от NXP**: часы реального времени с I²C интерфейсом и меньшим энергопотреблением, для тех случаев, когда нужен последовательный интерфейс.

Заключение

Часы реального времени DS17287-5+ являются идеальным решением для систем, требующих точного и надежного отслеживания времени и даты. Богатый набор функций и надежность делают их отличным выбором для разнообразных применений в промышленности и системах контроля.
