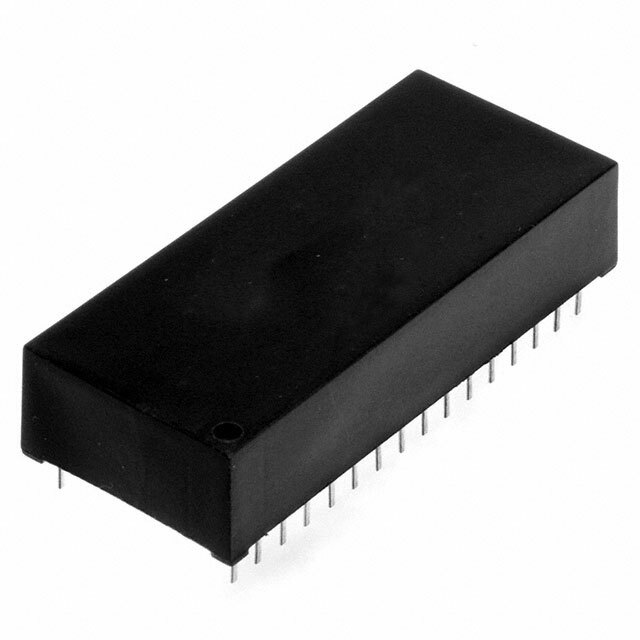

DS1646-120

DS1646-120 от Analog Devices / Maxim Integrated

Общее описание

DS1646-120 – это высокоинтегрированная микросхема часов реального времени (RTC) с календарем и энергонезависимой SRAM (NVSRAM) от компании Analog Devices / Maxim Integrated. Микросхема обладает функциональностью часового модуля с возможностью энергонезависимого хранения данных, что делает её идеальным решением для систем, требующих точного времени и сохранения данных при отсутствии питания.

Преимущества

• Интеграция RTC и NVSRAM: Объединение функциональности часов и энергонезависимой памяти в одном корпусе позволяет сэкономить место на плате и улучшить надежность системы.
• Широкий диапазон рабочих температур: Позволяет использовать микросхемы в различных климатических условиях.
• Компактный носитель времени: Идеально подходит для приложений, где важно точное время и энергонезависимая память.
• Удобный интерфейс: Простота интеграции за счет использования параллельного интерфейса.

Недостатки

• Устаревший статус: Микросхема DS1646-120 снята с производства, что может ограничить её доступность для новых проектов.
• Высокое энергопотребление: Ток времени может достигать 4мА при 5В, что больше по сравнению с современными аналогами.

Типовое использование

• Системы управления и мониторинга: Микросхема помогает обеспечить точное время и хранение данных при сбоях питания.
• Коммерческое оборудование: Часы и память могут использоваться в регистрировании данных и событиях.
• Промышленные контроллеры: Соответствует требованиям по надежности и долговечности.

Рекомендации по применению

• Энергозависимое хранилище: Используйте DS1646-120 в проектах, где основным критерием является сохранение данных при отключении основного питания.
• Темповые критические приложения: Убедитесь в использовании защиты от сбоев питания для поддержания точности времени.
• Правильность монтажа: Обеспечьте правильную установку микросхемы в схемах с учетом всех технических требований.

Основные технические характеристики

• Тип: Часы/Календарь
• Память: 128KB NVSRAM
• Время: HH:MM:SS (24 ч)
• Дата: YY-MM-DD-дд
• Интерфейс: Параллельный
• Напряжение питания: 4.5 В ~ 5.5 В
• Напряжение батареи: 3 В
• Ток времени: до 4мА
• Рабочая температура: 0°C ~ 70°C
• Монтаж: Скелетные DIP 32 (15.24 мм)
• Корпус: 32-EDIP

Возможные аналоги

• DS1647: Аналогичен, но поддерживает расширенные функции памяти.
• DS12887: Микросхема с интегрированным часовым функцией и большей энергоэффективностью.

Используя DS1646-120 в своих проектах, вы получаете надёжное решение для точного времени и хранения данных, несмотря на устаревающий статус устройства.
