DS160PR822NJXT

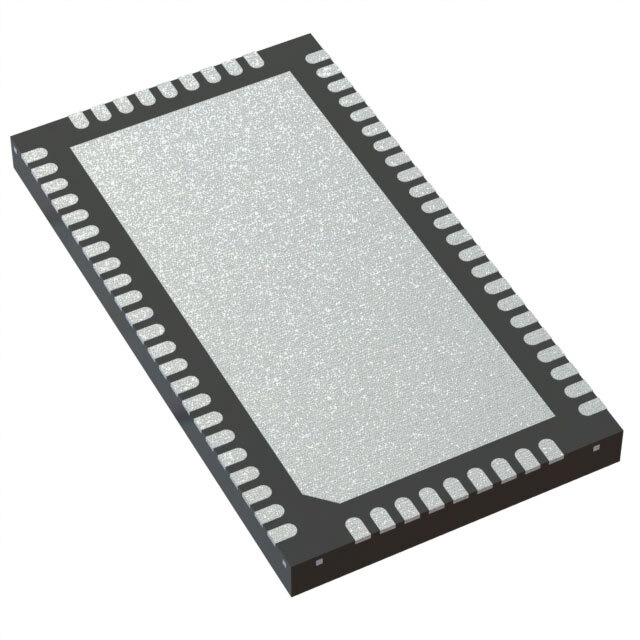

Буфер-ретаймер DS160PR822NJXT от Texas Instruments

Описание

DS160PR822NJXT — это высокопроизводительный буфер-ретаймер с 8 каналами и максимальной скоростью передачи данных до 16 Гбит/с на канал. Устройство предназначено для использования в приложениях PCI Express и обеспечивает улучшенную целостность сигнала за счет встроенной возможности восстановления сигнала (ретайминга).

Преимущества

• Высокая скорость передачи данных до 16 Гбит/с, что позволяет работать с современными высокоскоростными интерфейсами.
• Восстановление сигнала благодаря функциям эквализации и де-эмфазиса на входе и выходе.
• Снижение помех благодаря низкой входной емкости (1,5 пФ).
• Универсальность использования с различными уровнями напряжения питания от 3 В до 3.6 В.
• Компактность благодаря корпусу 64-WQFN (5.5x10).

Недостатки

• Относительно высокая потребляемая мощность (260 мА), что может быть критично в приложениях с ограниченной энергоемкостью.
• Основное применение ограничено высокоскоростными интерфейсами, что может быть избыточным для менее требовательных задач.

Типовое использование

• Интерфейсы PCI Express
• Высокоскоростные межсоединения в серверах и центрах обработки данных
• Сетевое оборудование, включая маршрутизаторы и коммутаторы
• Системы хранения данных

Рекомендации по применению

• Обеспечьте качественное наведение печатной платы, чтобы минимизировать перекрестные помехи и потери сигнала.
• Используйте соответствующие компоненты для обеспечения требуемых напряжений питания.
• Тщательно продумывайте охлаждение, чтобы избежать перегрева устройства при длительной эксплуатации на высокой скорости.

Основные технические характеристики

• Количество каналов: 8
• Максимальная скорость передачи данных: 16 Гбит/с
• Входной сигнал: LVCMOS
• Выходной сигнал: Дифференциальный
• Входная емкость: 1.5 пФ
• Напряжение питания: 3 В ~ 3.6 В
• Ток потребления: 260 мА
• Рабочая температура: -40°C ~ 85°C (TA)
• Корпус: 64-WQFN (5.5x10)

Возможные аналоги

• DS160PR410 от Texas Instruments: 4-канальный буфер-ретаймер с аналогичной скоростью передачи данных.
• PI3EQX1204D от Diodes Incorporated: аналогичный буфер-ретаймер с восстановлением сигнала и поддержкой PCI Express.

Применение

Использование DS160PR822NJXT от Texas Instruments рекомендуется в высокопроизводительных системах с необходимостью обеспечения чистоты и быстродействия передачи данных. Благодар
