DS160PR810NJXT

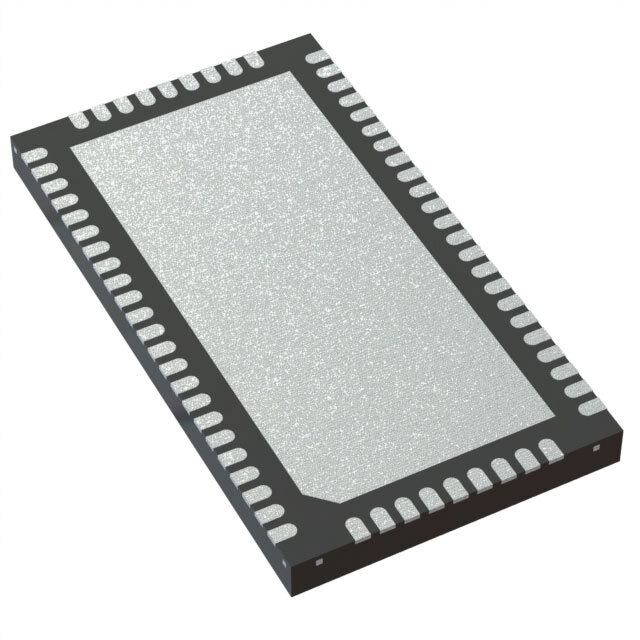

DS160PR810NJXT от Texas Instruments

Общее описание

DS160PR810NJXT — это восьмиканальный буфер с функцией повторителя (ReDriver) и скоростью передачи данных до 16 Гбит/с. Это устройство предназначено для улучшения целостности сигнала в высокоскоростных системах передачи данных, таких как PCI Express, обеспечивая возможность для усиления и очистки сигнала.

Преимущества

• Высокая скорость данных: Обеспечивает передачу данных до 16 Гбит/с, что идеально для высокоскоростных приложений.
• Многочисленные каналы: 8 каналов для работы с несколькими линиями передачи данных.
• Форма фактора QFN: Компактный корпус 64-WQFN (5.5x10), что позволяет сокращать пространство на плате.
• Расширенный температурный диапазон: Подходит для использования в различных условиях эксплуатации (-40°C до 85°C).

Недостатки

• Питание режима жесткого ограничителя: Потребляется значительный ток питания (~260 мА), что следует учитывать при проектировании энергопитания.

Типовое использование

• PCI Express: Улучшение сигнальной целостности в системах PCI Express.
• Серверы и центры данных: Для высокоскоростных соединений в серверных стойках.
• Сетевое оборудование: Повышение надежности передачи данных в маршрутизаторах и коммутаторах.

Рекомендации по применению

• Управление теплом: Учитывайте потребности устройства в охлаждении для поддержания надежной работы в расширенном температурном диапазоне.
• Разводка питания: Обеспечьте стабильное напряжение питания в диапазоне 3В - 3.6В для корректной работы устройства.
• Сигнальная цетость: Используйте функции выравнивания входного сигнала (Input Equalization) и уменьжения деформации выхода (Output De-Emphasis) для достижения максимальной целостности сигнала.

Основные технические характеристики

• Вход: LVCMOS
• Выход: Дифференциальный
• Скорость передачи данных (макс): 16 Гбит/с
• Количество каналов: 8
• Время задержки: 90 пс
• Входной емкость: 1.5 пФ
• Напряжение питания: 3В ~ 3.6В
• Ток потребления: 260 мА
• Температурный диапазон: -40°C ~ 85°C (TA)
• Управляемость сигналом: Входное выравнивание, уменьшение деформации выхода
• Корпус: 64-WQFN (5.5x10)

Возможные аналоги

• DS160PR410: Четырехканальный буфер от Texas Instruments.
• PI3EQX1004: Дифференциальный репитер производства Diodes Incorporated.
• NB4N841MNG: Аналогичный усилитель от ON Semiconductor.

Этот высокопроизводительный буфер-повторитель идеально подходит для разнообразных применений, требующих устойчивой передачи сигналов на высоких скоростях.
