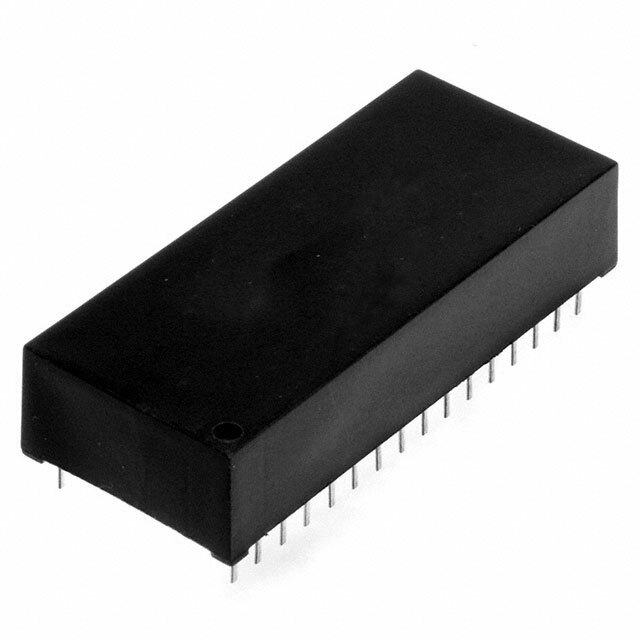

DS1556W-120

DS1556W-120 от Analog Devices / Maxim Integrated

Общее описание

DS1556W-120 – это микросхема реального времени (RTC) с интегрированным часовым/календарным модулем, разработанная Analog Devices / Maxim Integrated. Она предоставляет высокоточное время и дату с удобным параллельным интерфейсом для различных электронных систем. Устройство также включает энергонезависимую память (NVSRAM) объемом 128 КБ, что позволяет хранить данные при отключении питания.

Преимущества

• Интеграция: Объединение реального времени и NVSRAM в одном устройстве сокращает количество компонентов и упрощает проектирование.
• Энергонезависимость: Хранение данных при отключении питания благодаря встроенной батарее.
• Высокая точность: Обеспечение точного отсчета времени с поддержкой календарных функций и учет високосных годов.
• Дополнительные функции: Наличие будильника, таймера сторожевого таймера (watchdog timer) и функций Y2K.

Недостатки

• Устаревший статус: На данный момент компонент имеет статус "Obsolete", что делает его труднодоступным для новых разработок.
• Параллельный интерфейс: Ограниченное применение в современных системах, где чаще используются последовательные интерфейсы.

Типовое использование

• Промышленные системы и оборудование.
• Обработка данных и их долговременное хранение.
• Мобильные устройства и портативное оборудование.
• Автоматические системы управления.

Рекомендации по применению

Для оптимального использования DS1556W-120 рекомендуется применять следующее:

• Тщательно контролировать режимы питания и использования батареи для энергонезависимого хранения данных.
• Учитывать требования к температурному режиму работы (0°C ~ 70°C).
• Обеспечить правильное соединение параллельного интерфейса для корректного обмена данными.
• Рассмотреть использование современных аналогов для новых проектов с аналогичным функционалом.

Основные технические характеристики

• Тип: Часы/календарь (Clock/Calendar)
• Особенности: Будильник, високосный год, NVSRAM, сторожевой таймер, Y2K
• Объем памяти: 128 КБ
• Формат времени: ЧСС:ММ:СС (24 ч)
• Формат даты: ГГ-ММ-ДД-дд
• Интерфейс: Параллельный
• Напряжение питания: 2.97V ~ 3.63V
• Ток времени (макс.): 4 мА @ 3.3V
• Температурный диапазон: 0°C ~ 70°C
• Тип монтажа: Сквозное отверстие
• Корпус: 32-DIP Module (0.600", 15.24 мм)
• Поставщик корпуса устройства: 32-EDIP

Возможные аналоги

• DS1556: Последующая версия без "W" в наименовании, аналогичный функционал.
• DS1646: Ближний аналог с параллельным интерфейсом и встроенной NVSRAM.
• DS1302: Альтернативный вариант с последовательным интерфейсом для упрощенного подключения к микроконтроллерам.

Этот компонент обеспечивает надежную и точную работу в системах, где требуются точные отсчет времени и долговременное хранение данных.
