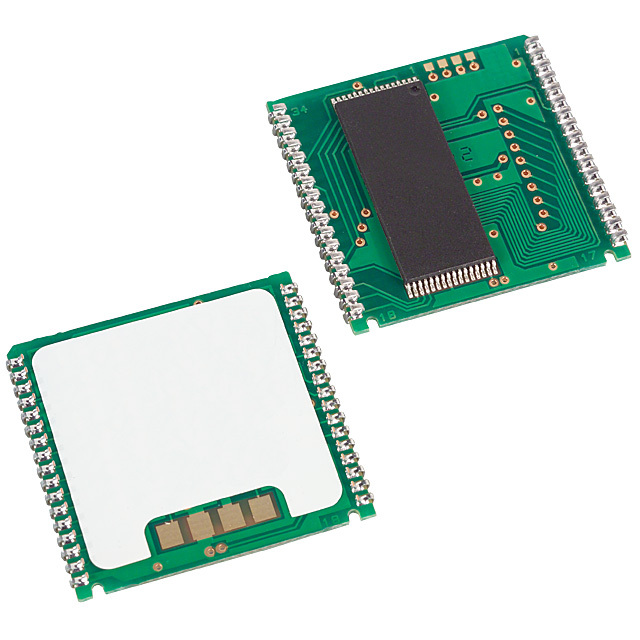

DS1556P-70+

DS1556P-70+ от Analog Devices / Maxim Integrated

Общее описание: DS1556P-70+ — это интегральная схема реального времени (RTC) с функцией часов и календаря производства Analog Devices / Maxim Integrated. Устройство является многозадачным и включает в себя неэнергозависимую оперативную память (NV SRAM), а также функции будильника и сторожевого таймера. Основная цель DS1556P-70+ — обеспечение точного счета времени и даты даже при отсутствии основного питания благодаря встроенной батарее.

Преимущества:

• Реальное время: Обеспечивает точные часы и календарь с учетом суток, месяцев, дней недели и високосных годов.
• Неэнергозависимая память (NV SRAM): Хранит данные в энергонезависимой памяти объемом 128 KB, которая сохраняет информацию даже при отключении питания.
• Сторожевой таймер: Защищает систему от зависаний, перезапуская её при необходимости.
• Будильник: Возможность установки будильника для генерации сигнала на определенное время.
• Y2K совместимость: Полная совместимость с форматом времени 2000 года.
• Низкое энергопотребление: Экономичное энергопотребление в режиме работы и режима поддержания времени.

Недостатки:

• Ограниченный температурный диапазон: Рабочий температурный диапазон от 0°C до 70°C может быть недостаточным для некоторых промышленных приложений.
• Параллельный интерфейс: Хотя параллельный интерфейс является надежным, в современных приложениях предпочитают последовательные интерфейсы (SPI, I2C).

Типовое использование:

• Системы управления: Обеспечивает точное время и дату для систем управления.
• Сетевое оборудование: Используется для синхронизации процессов.
• Компьютерные системы: В качестве часов реального времени и хранилища критической информации.
• Бытовая электроника: Для тайминга и синхронизации событий в устройствах.

Рекомендации по применению:

• Питание: Убедитесь, что напряжение питания находится в пределах 4.5V ~ 5.5V.
• Монтаж: Устанавливайте в ответствующих условиях для поверхностного монтажа (SMD).
• Температурный режим: Эксплуатируйте в диапазоне температур от 0°C до 70°C.
• Интерфейс: Настройте параллельный интерфейс для взаимодействия с микроконтроллером.

Основные технические характеристики:

• Время: Формат HH:MM:SS (24 часа)
• Дата: Формат YY-MM-DD-дд
• Память: 128KB NV SRAM
• Напряжение питания: 4.5V ~ 5.5V
• Напряжение батареи: 3V
• Ток поддержания: 6 mA @ 5V
• Корпус: 34-PowerCap™ Module
• Модификация: Поверхностный монтаж (SMD)
• Рабочая температура: 0°C ~ 70°C

Возможные аналоги:

• DS1374U+ от Analog Devices
• PCF85263ATL от NXP Semiconductors
• M41T81S* от STMicroelectronics

DS1556P-70+ — это надежный и многофункциональный RTC-устройство, подходящее для различных задач синхронизации и хранения неэнергозависимой информации.
