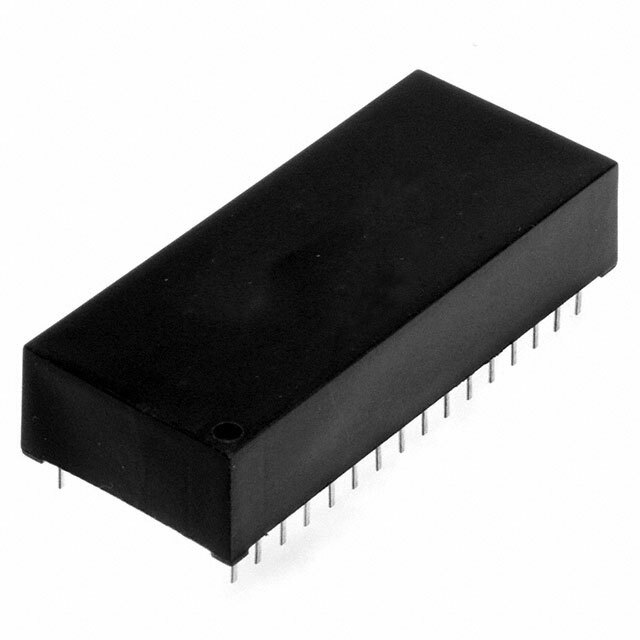

DS1554-70IND+

DS1554-70IND+ от Analog Devices / Maxim Integrated

Общее описание

DS1554-70IND+ — это интегральная схема (IC) часов реального времени (RTC), включающая встроенные часы-календарь, функцию будильника, временной отсчет, а также 32KB NVSRAM. Она предлагает высокую точность и надежность для множества приложений, от промышленных до потребительских.

Преимущества

• Высокая точность: Поддержка корректировки для високосных годов.
• Расширенные функции: Включает функцию будильника и таймер сверхбдительности.
• Надежность данных: 32KB NVSRAM для непрерывного хранения данных.
• Широкий температурный диапазон: Рабочая температура от -40°C до +85°C.

Недостатки

• Размер: Пакет 32-DIP может быть крупным для компактных устройств.
• Прямой интерфейс: Параллельный интерфейс может требовать больше выводов и линий связи.

Типовое использование

• Системы автоматизации
• Промышленные контроллеры
• Измерительные приборы
• Персональные компьютеры и периферийные устройства
• Интеллектуальные счетчики

Рекомендации по применению

• Убедитесь, что напряжение питания находится в диапазоне от 4.5В до 5.5В, чтобы обеспечить надежную работу устройства.
• Обеспечьте надежное подключение параллельного интерфейса для корректной передачи данных.
• Используйте навесные крепежи для установки 32-DIP пакета на печатную плату.

Основные технические характеристики

• Формат времени: HH:MM:SS (24 часовой)
• Формат даты: YY-MM-DD-день недели
• Интерфейс: Параллельный
• Напряжение питания: 4.5В ~ 5.5В
• Ток слежения за временем (макс.): 6 мА @ 5В
• Температурный диапазон: -40°C ~ 85°C
• Пакет: 32-DIP Module (0.600", 15.24 мм)

Возможные аналоги

• DS1553: Подобный RTC с аналогичными функциями от той же серии.
• M41T94: Альтернативный RTC с схожими функциями от другого производителя.
• M48T58Y: Подобный RTC с более емким NVSRAM.

Используйте DS1554-70IND+ для обеспечения точного времени и надёжного хранения данных в ваших системах, особенно если они работают в широком диапазоне температур и требуют высокую надежность.
