DS125BR820NJYT

Описание DS125BR820NJYT от Texas Instruments

Общее описание

DS125BR820NJYT – это сверхбыстрый ReDriver (регенератор-сигналов) от Texas Instruments, предназначенный для работы с интерфейсами PCIe, SAS и SATA. Он помогает сохранить целостность сигнала при передаче данных на высоких скоростях, минимизируя деградацию сигнала, вызванную потерями в линии передачи и электрическими шумами.

Преимущества

• Высокая скорость передачи данных: поддерживает скоростные передачи данных до 12.5 Гбит/с, что делает его идеальным для современных высокопроизводительных систем.
• Повышение качества сигнала: встроенные функции эквализации входного сигнала и де-эмфазиса выходного сигнала обеспечивают качественную работу с длинными кабелями и печатными платами.
• Универсальность: поддержка нескольких стандартов (PCIe, SAS, SATA) делает этот компонент особенно гибким для различных приложений.
• Компактность: выполнен в компактном корпусе 54-WQFN (10x5.5), что способствует экономии места на печатной плате.

Недостатки

• Требовательность к условиям эксплуатации: необходимы точные параметры питания и температурного режима для стабильной работы.
• Объемная документация: для полноценного использования всех возможностей может потребоваться изучение углубленной технической документации.

Типовое использование

• Системы хранения данных (NAS, SAN)
• Внутрисистемные соединения серверов и СХД (Storage Area Network)
• Сверхбыстрые межплатные соединения в серверах и рабочих станциях
• Усиление сигналов в длинных трассах печатных плат

Рекомендации по применению

• Для оптимальной работы рекомендуется участие в проектировании на ранних стадиях для обеспечения правильного размышления о трассировке и управлении питанием.
• Использование в паре с фильтрами питания для минимизации шума.
• Обеспечение хорошего теплового управления, особенно в средах с высокими температурами.

Основные технические характеристики

• Тип: Buffer, ReDriver
• Поддерживаемые интерфейсы: PCIe, SAS, SATA
• Входной сигнал: CML
• Выходной сигнал: CML
• Максимальная скорость передачи данных: 12.5 Гбит/с
• Количество каналов: 8
• Время задержки: 80 пс
• Функции коррекции сигнала: эквализация входа, де-эмфазис выхода
• Напряжение питания: 2.5В ~ 3.3В
• Потребляемый ток: 220 мА
• Рабочая температура: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж (SMT)

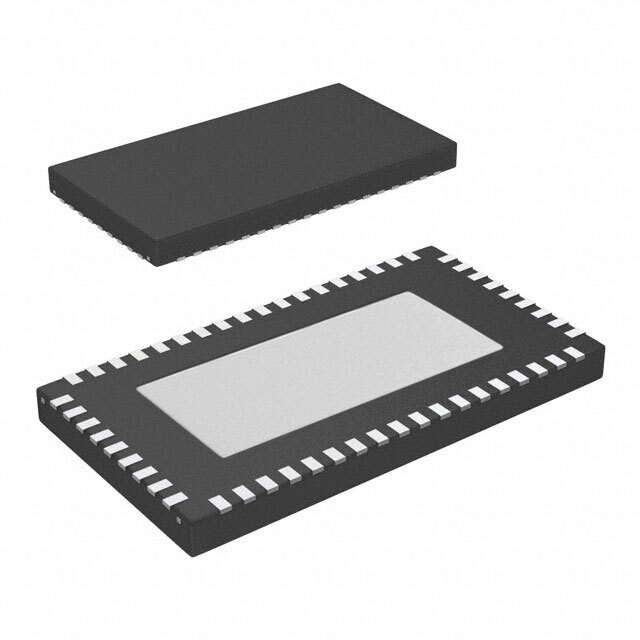

• Корпус / Размеры: 54-WQFN (10x5.5), с термоплощадкой

Возможные аналоги

• DS125BR111 от Texas Instruments – одноканальный вариант аналогичного ReDriver.
• PI3EQX8904 от Diodes Incorporated – аналогичный De-Emphasis ReDriver с поддержкой PCIe.
• NB7HQ14MMNTXG от ON Semiconductor – высокоскоростной буфер с аналогичными характеристиками.

Надеюсь, это описание поможет вам лучше понять данный компонент и принять решение о его использовании в ваших проектах.
