DS125BR800ANJYT

DS125BR800ANJYT от Texas Instruments

Общее описание

DS125BR800ANJYT — восьмиканальный буфер и ReDriver от компании Texas Instruments, разработанный для высокоскоростной передачи данных до 12.5 Гбит/с. Этот компонент активно используется в интерфейсах PCIe и SAS, обеспечивая усиление и коррекцию сигналов для поддержания качества передачи на больших расстояниях или через соединители.

Преимущества

• Высокая скорость передачи данных: Поддержка до 12.5 Гбит/с, что позволяет использовать его для современных высокоскоростных интерфейсов.
• Коррекция сигнала: Встроенные функции эквализации входного сигнала и деэмфаза выхода помогают улучшить качество сигнала и минимизировать ошибки передачи.

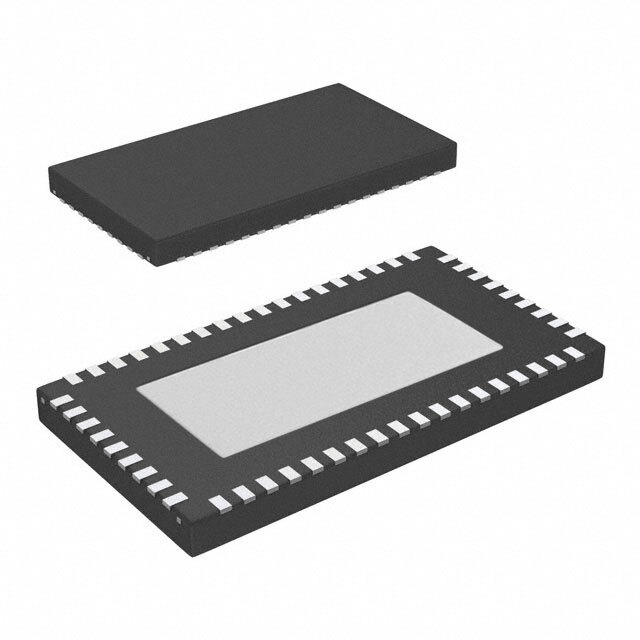

• Компактный корпус: Выпускается в компактном корпусе 54-WQFN (10x5.5 мм), что облегчает интеграцию в ограниченные пространства.

Недостатки

• Питание: Требует напряжения питания в диапазоне от 2.375 В до 3.6 В, что может не подходить для всех систем.
• Тепловыделение: Из-за высокой пропускной способности возможно значительное тепловыделение, что требует дополнительных мер для отвода тепла.

Типовое использование

• Платы расширения PCIe
• Серверные и сетевые устройства
• Системы хранения данных SAS
• Крупные сетевые интерфейсы и маршрутизаторы

Рекомендации по применению

• Планирование питания: Обеспечьте стабилизированное питание в указанном диапазоне (2.375 В - 3.6 В).
• Теплоотвод: В случае интенсивного использования необходимо обеспечить эффективный отвод тепла, например, использовать теплоотводы или систему воздушного охлаждения.
• Монтаж: Компонент монтируется на поверхность, поэтому важно учесть это на этапе проектирования печатной платы.

Основные технические характеристики

• Тип устройства: Буфер, ReDriver
• Пропускная способность: До 12.5 Гбит/с
• Число каналов: 8
• Входной сигнал: CML
• Выходной сигнал: CML
• Задержка сигнала: 200 пикосекунд
• Входная ёмкость: 10 пФ
• Диапазон напряжений питания: 2.375 В ~ 3.6 В
• Рабочая температура: от -40°C до +85°C
• Корпус: 54-WQFN (10x5.5 мм), монтаж на поверхность

Возможные аналоги

• DS125BR820: Аналог с улучшенной эквализацией и дополнительными функциями усиления.
• PI3EQX12904A от Diodes Incorporated: Четырехканальный ReDriver с подобной производительностью.
• P83B960TD от NXP: Другой вариант буфера со сходными параметрами, подходящий для менее скоростных приложений.

Заключение

DS125BR800ANJYT — это мощный и высокоскоростной буфер и ReDriver, идеально подходящий для использования в современных высокоскоростных интерфейсах. С правильным учетом рекомендаций по питанию и тепловым режимам, он может стать надежной частью вашего проекта.
