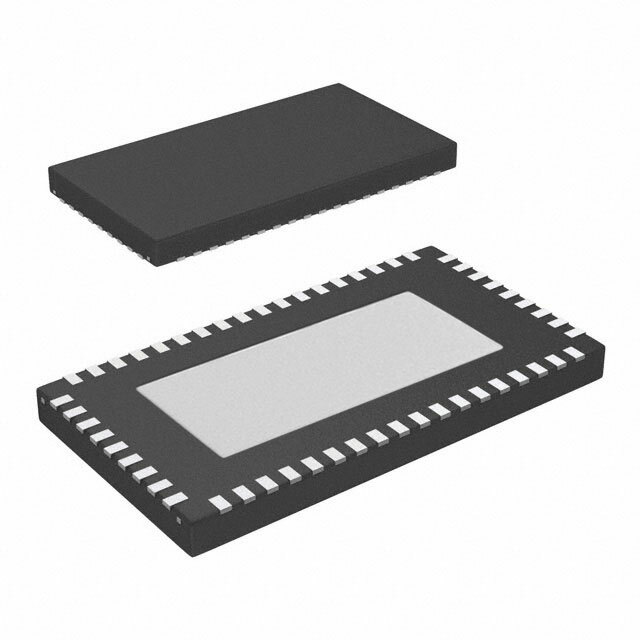

DS125BR401SQE/NOPB

Описание DS125BR401SQE/NOPB от Texas Instruments

Общее описание

Микросхема DS125BR401SQE/NOPB представляет собой 4-канальный усилитель сигналов, известный как ReDriver, произведенный компанией Texas Instruments. Его основное применение — это усиление и регенерация высокоскоростных дифференциальных линий передачи данных. Этот компонент поддерживает интерфейсы, такие как PCIe, SAS и SATA, и способен работать на частотах до 12 Гбит/с.

Преимущества

• Высокая скорость: Поддерживает до 12 Гбит/с, что позволяет использовать его в самых современных высокоскоростных интерфейсах.
• Многоканальный: Обеспечивает работу с четырьмя каналами одновременно, что упрощает проектирование схем с несколькими линиями передачи данных.
• Улучшенная целостность сигналов: Функции коррекции сигналов, такие как эквализация на входе и деэмфазис на выходе, помогают поддерживать высокое качество передачи данных.
• Широкий диапазон рабочих напряжений: Работает в диапазоне напряжений от 2,375 до 3,6 В.

Недостатки

• Требовательность к размещению на печатной плате: Повышенные требования к проектировке печатной платы и качеству монтажа могут усложнить его использование в некоторых проектах.

Типовое использование

• PCIe шины: Усилитель подходит для повышения качества передачи данных по шинам PCIe различных версий.
• Сетевые хранилища: Может использоваться в системах SAS и SATA для улучшения скорости и надежности передачи данных.
• Серверы и дата-центры: Подходит для высокоскоростного подключения и коммутации серверов внутри дата-центров.

Рекомендации по применению

• Применение эквализации и деэмфазиса: Настройка параметров входной эквализации и выходного деэмфазиса поможет добиться оптимальной производительности в конкретной системе.
• Размещение рядом с источником сигнала: Установка компонента ближе к источнику сигнала позволит минимизировать потери и уменьшить уровень шумов.
• Использование экранирования на плате: Дополнительные меры по экранированию линий передачи данных помогут минимизировать электромагнитные помехи.

Основные технические характеристики

• Тип: Буфер, ReDriver
• Интерфейсы: PCIe, SAS, SATA
• Скорость передачи данных: до 12 Гбит/с
• Количество каналов: 4
• Время задержки: 200 пс
• Улучшение сигнала: входная эквализация, выходной деэмфазис
• Ёмкость на входе: 10 пФ
• Напряжение питания: от 2,375 В до 3,6 В
• Температурный диапазон: от -40°C до 85°C
• Тип монтажа: Поверхностный (SMD)
• Корпус: 54-WQFN (10x5.5)

Возможные аналоги

• DS125BR800A: схожий усилитель сигналов от того же производителя с немного улучшенными характеристиками.
• PI3EQX1204 от Diodes Incorporated: аналогичный компонент для работы с высоким уровнем скоростей передачи данных.

Эта микросхема DS125BR401SQE/NOPB является идеальным решением для тех, кто ищет надежный и высокопроизводительный компонент для усиления и регенерации сигналов в высокоскоростных интерфейсах.
