DS125BR401ANJYT

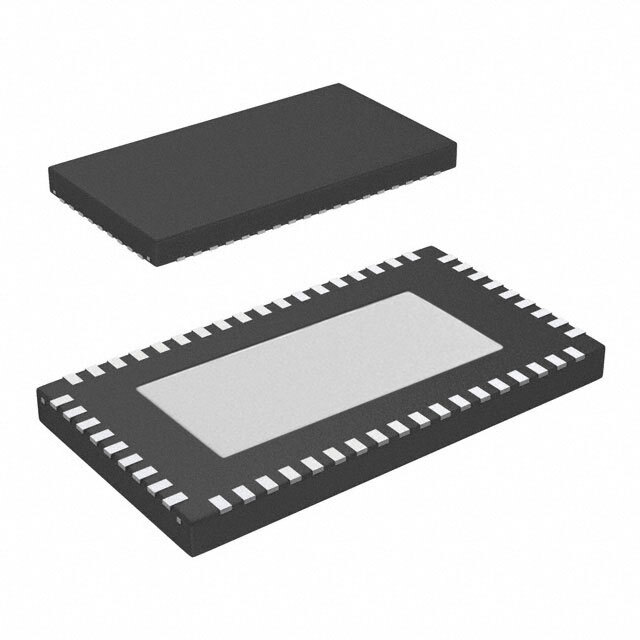

DS125BR401ANJYT от Texas Instruments

Общее описание

DS125BR401ANJYT — это высокоскоростной повторитель сигналов (ReDriver) от Texas Instruments, предназначенный для передачи данных со скоростью до 12 Гбит/с. Данный чип обладает четырьмя каналами и встроенной функцией обработки сигнала, что делает его идеальным для использования в высокопроизводительных системах связи и хранения данных.

Преимущества

• Высокая скорость передачи данных: Поддержка скорости до 12 Гбит/с гарантирует эффективную работу в современных системах.
• Улучшение сигнала: Функции эквализации на входе и деэмфазиса на выходе позволяют корректировать и усиливать сигналы, минимизируя потери.
• Универсальность: Возможность работы с различными типами интерфейсов, такими как PCIe, SAS, SATA.
• Энергетическая эффективность: Низкое энергопотребление, что особенно важно для мобильных и портативных устройств.

Недостатки

• Сложность интеграции: Встроенные функции обработки сигнала могут потребовать дополнительного конфигурирования и настройки.
• Требования к стабильности питания: Для корректной работы необходим стабильный источник питания в диапазоне 2.375В ~ 3.6В.

Типовое использование

• Системы хранения данных: Используется в жестких дисках и SSD.
• Сетевое оборудование: Подходит для маршрутизаторов и коммутаторов.
• PCI Express (PCIe) интерфейсы: Видеокарты, сетевые карты и другие периферийные устройства.
• Серверы и дата-центры: Подходит для высокопроизводительных серверов и систем хранения данных.

Рекомендации по применению

• Питание: Необходимо обеспечить стабильный источник питания в диапазоне 2.375В ~ 3.6В.
• Термическое управление: Обеспечить надлежащее охлаждение для сохранения температуры в пределах -40°C ~ 85°C.
• Разводка печатной платы: Следует обратить внимание на качество трассировки и минимизацию длин цепей, чтобы уменьшить потери сигнала.

Основные технические характеристики

• Тип: Повторитель, ReDriver
• Скорость передачи данных (макс.): 12 Гбит/с
• Количество каналов: 4
• Временная задержка: 80 пс
• Обработка сигнала: Входная эквализация, выходной деэмфазис
• Входная емкость: 5 пФ
• Напряжение питания: 2.375В ~ 3.6В
• Рабочая температура: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж (SMT)
• Корпус: 54-WQFN (10x5.5 мм)

Возможные аналоги

• DS125BR401A от Texas Instruments
• PI2EQX1204 от Diodes Incorporated
• SY88422L от Microchip Technology

С DS125BR401ANJYT от Texas Instruments вы получите высокоскоростное и надежное решение для передачи данных, которое можно адаптировать под широкий спектр приложений.
