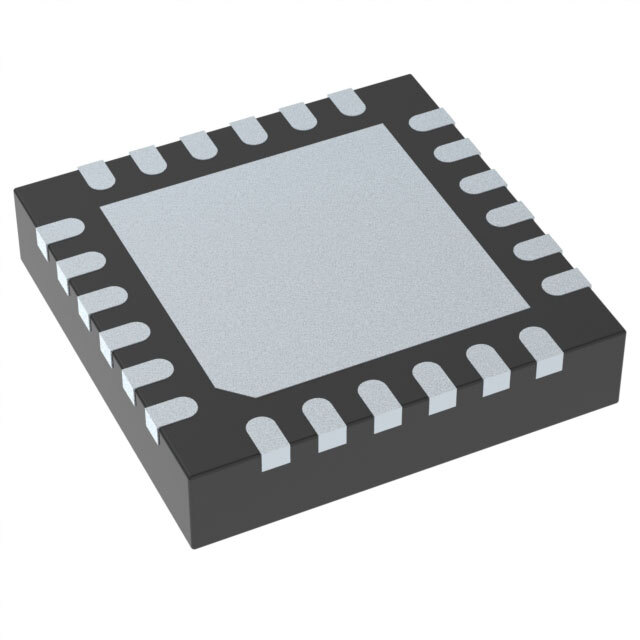

DS125BR111RTWR

DS125BR111RTWR от Texas Instruments

Общее описание

DS125BR111RTWR — это двухканальный буфер и повторитель сигнала (ReDriver) производства Texas Instruments, предназначенный для работы на скорости передачи данных до 12.5 Гбит/с. Этот интегральный компонент предназначен для улучшения качества сигналов в высокоскоростных интерфейсах, таких как PCIe, SAS и SATA.

Преимущества

• Высокая скорость передачи данных: Поддержка скорости до 12.5 Гбит/с.
• Улучшение сигнала: Включает функции эквализации входного сигнала и подавления выходного сигнала для минимизации искажений.
• Широкий диапазон напряжений питания: Работает от 2.5В до 3.3В.
• Компактная упаковка: Поставляется в корпусе 24-WQFN (4x4 мм), способствующем экономии места на печатной плате.
• Широкий температурный диапазон: Поддерживает работу в условиях от -40°C до 85°C.

Недостатки

• Сложность интеграции: Требует тщательного проектирования и тестирования для обеспечения оптимального качества сигнала.
• Ограниченная защита от электромагнитных помех (EMI): Требуется дополнительная схема защиты в условиях высокой электромагнитной активности.

Типовое использование

• PCIe: Повторитель сигнала в системах передачи данных.
• SAS и SATA: Увеличение дальности передачи данных и улучшение целостности сигнала.
• Интерфейсы связи: Улучшение качества сигнала в высокоскоростных линиях передачи.

Рекомендации по применению

• Проектирование трасс: Учитывайте высокую скорость передачи данных при проектировании трасс на печатной плате.
• Защита от электромагнитных помех (EMI): Используйте экранирование и фильтрацию для минимизации помех.
• Теплоотвод: При необходимости, обеспечьте адекватное рассеивание тепла для поддержания стабильных условий работы.

Основные технические характеристики

• Максимальная скорость передачи данных: 12.5 Гбит/с
• Количество каналов: 2
• Задержка сигнала: 70 пикосекунд
• Эквализация входного сигнала: Поддерживается
• Подавление выходного сигнала: Поддерживается
• Напряжение питания: 2.5В ~ 3.3В
• Потребляемый ток: 40 мА
• Температурный диапазон: -40°C ~ 85°C
• Исполнение корпуса: 24-WQFN (4x4 мм)

Возможные аналоги

• DS125BR800A: Аналогичный буфер/повторитель сигнала с расширенной функциональностью.
• DS110DF410: Комплексный повторитель сигнала с функцией автоматического адаптивного эквалайзера.
• PI2EQX12: Двухканальный ReDriver от других производителей для сравнения характеристик.

Использование DS125BR111RTWR от Texas Instruments позволит увеличить дальность передачи и улучшить целостность сигнала в высокоскоростных интерфейсах, таких как PCIe, SAS и SATA.
