DS1251WP-120

DS1251WP-120

Общее описание

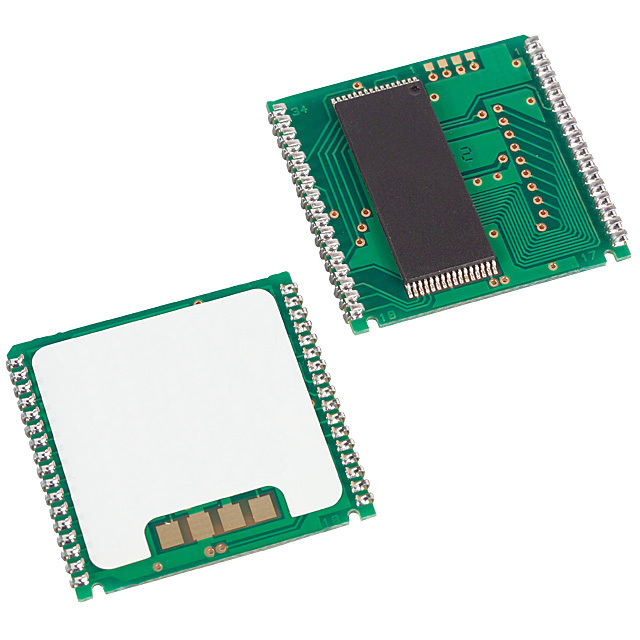

DS1251WP-120 - это микросхема реального времени (RTC) от Analog Devices / Maxim Integrated, предназначенная для сохранения данных и времени с помощью интегрированного энергонезависимого статического ОЗУ (NVSRAM). Этот компонент объединяет функции часов реального времени и энергонезависимой памяти в компактном корпусе PowerCap™.

Преимущества

• Энергонезависимость: Сохранение данных и времени при отключении питания благодаря встроенному элементу питания.
• Высокая надежность: Долговечное хранение времени и данных.
• Удобный интерфейс: Параллельный интерфейс облегчает интеграцию с микроконтроллерами и другими цифровыми системами.

Недостатки

• Устаревший статус: В связи с обесцениванием компонента могут быть проблемы с его доступностью на рынке.
• Ограниченный температурный диапазон: Подходит только для использования в условиях комнатной температуры (0°C ~ 70°C).

Типовое использование

• Системы управления и контроля: Применяется в автоматизированных системах, где необходимо надежное хранение временных меток и конфигурационных данных.
• Измерительные приборы: Время и данные сохраняются даже при отключении питания, что важно для сохраняемости архивов измерений.
• Бытовая электроника: Застосовується у побутових приладiв, якi потребують облік часу і зберігання даних незалежно від стану живлення.

Рекомендации по применению

• Встроенные системы: Рекомендуется использовать в устройствах, где важна долговечность и энергонезависимость данных.
• Промышленные и коммерческие приложения: Особенно полезен там, где требуется параллельный интерфейс и надежность в работе.

Основные технические характеристики

• Тип: Phantom Time Chip
• Функции: Leap Year, NVSRAM
• Размер памяти: 512KB
• Формат времени: HH:MM:SS:hh (12/24 ч)
• Формат даты: YY-MM-DD-dd
• Интерфейс: Параллельный
• Напряжение питания: 2.97V ~ 3.63V
• Напряжение питания, батарея: 3V
• Ток при хранении времени (макс.): 7 мА при 3.3V
• Температурный диапазон: 0°C ~ 70°C
• Тип монтажа: Поверхностный монтаж
• Корпус: 34-PowerCap™ Module
• Пакет поставщика: 34-PowerCap Module

Возможные аналоги

• DS1672: С меньшим объемом памяти NVSRAM, но аналогичными функциями.
• DS1341: Обеспечивает альтернативу с менее функционально навороченным профилем и только функцией часов реального времени.

Этот компонент будет отличным выбором для дизайнеров, которым необходима надежная система сохранения временных меток и данных в энергонезависимой памяти.
