DS1249AB-85

DS1249AB-85 от Analog Devices / Maxim Integrated

Общее описание

DS1249AB-85 - это микросхема энергонезависимой оперативной памяти (NVSRAM) с емкостью 2 Мбит, предназначенная для работы в параллельных интерфейсах. Она обеспечивает сохранение данных даже при отсутствии питания. Это достигается за счет встроенной резервной батареи и схемы управления.

Преимущества

• Энергонезависимость: Сохранение данных при отключении питания благодаря встроенной батарее.
• Высокая скорость доступа: Время доступа 85 нс обеспечивает быструю работу и низкие задержки.
• Удобный интерфейс: Параллельный интерфейс для легкой интеграции в различные системы.
• Надежность: Противостояние потерям данных в критических приложениях.

Недостатки

• Ограниченный срок службы батареи: Анкетируемая батарея имеет конечный срок службы, что требует замены через определенное время.
• Диапазон температур: Операционный диапазон температур от 0°C до 70°C может не подходить для всех применений.

Типовое использование

• Промышленные контроллеры: Обеспечивает надежное хранение данных в системах управления.
• Платежные терминалы: Хранение критически важных данных транзакций.
• Медицинское оборудование: Надежное хранение данных мониторинга пациентом.
• Энергонезависимые регистраторы данных: Сохранение данных в случае потери питания.

Рекомендации по применению

1. Установите в устройства, где потеря данных критична при отключении питания.
2. Обеспечьте регулярное тестирование мощности встроенной батареи для предотвращения потери данных.
3. Используйте параллельный интерфейс для интеграции в существующие системы, требующие быстрого доступа к данным.

Основные технические характеристики

• Тип памяти: NVSRAM (энергонезависимая SRAM)
• Емкость памяти: 2 Мбит
• Организация памяти: 256 К x 8
• Интерфейс памяти: Параллельный
• Время записи: 85 нс
• Время доступа: 85 нс
• Напряжение питания: 4.75 В - 5.25 В
• Рабочая температура: 0°C - 70°C (ТА)

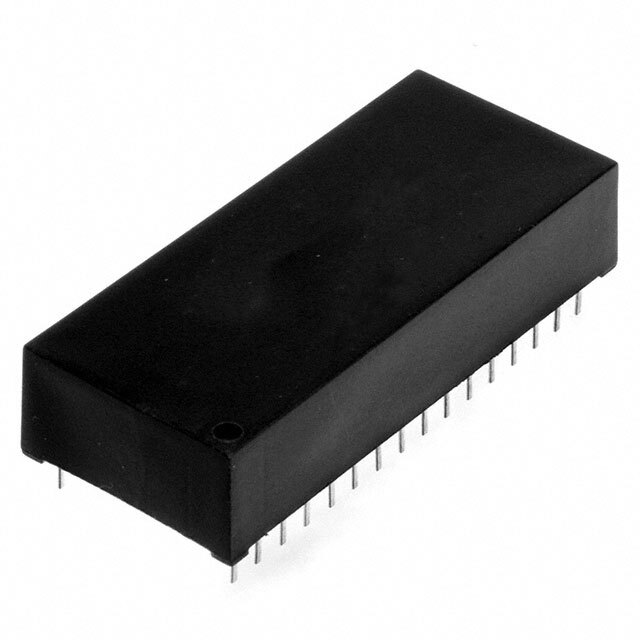

• Тип корпуса: 32-выводный DIP модуль (0.600", 15.24 мм)
• Тип монтажа: Сквозное отверстие (Through Hole)

Возможные аналоги

• DS1230Y-85 от Maxim Integrated: NVSRAM с аналогичной емкостью памяти и временем доступа.
• DS1248Y-85 от Maxim Integrated: Микросхема аналогичного типа с поддержкой параллельного интерфейса и временем доступа 85 нс.
