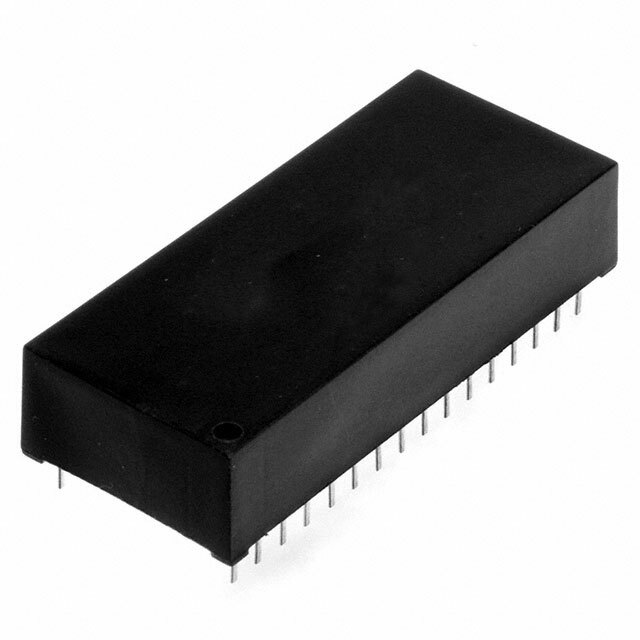

DS1248Y-70+

Описание DS1248Y-70+ от Analog Devices / Maxim Integrated

Общее описание

DS1248Y-70+ - это микросхема Phantom RTC (Real Time Clock), совмещающая функции реального времени с энергонезависимой статической оперативной памятью (NVSRAM) объемом 128KB. Этот компонент интегрирует в себе часы реального времени и энергонезависимую память, что обеспечивает удобное решение для хранения данных и организации временных операций в одном устройстве.

Преимущества

• Высокая надежность и стабильность: Микросхема устойчиво работает в диапазоне температур от 0°C до 70°C.
• Энергонезависимая память: Данные сохраняются даже при отключении питания.
• Совместимость: Поддержка интерфейса памяти с параллельным доступом, что делает компонент совместимым с широким спектром микроконтроллеров и микропроцессоров.
• Гибкость питания: Поддерживает диапазон напряжений питания от 4.5V до 5.5V.

Недостатки

• Температурный диапазон: Ограниченный рабочий температурный диапазон (0°C ~ 70°C) может быть недостатком для использования в экстремальных условиях.

Типовое использование

• Системы сбора данных: Для хранения измерений и их временной метки.
• Автоматизация и контроль: В промышленных и бытовых системах автоматизации.
• Компьютерные системы: Резервное копирование и восстановление данных.

Рекомендации по применению

• Подключение к микроконтроллерам: Подключать к параллельному интерфейсу микроконтроллера, обеспечивая корректное питание и подключение опорного сигнала.
• Защита от перегрева: Следует обеспечить адекватное охлаждение для поддержания температуры в пределах рабочих значений.
• Использование резервного питания: Рекомендовано использовать резервное питание для обеспечения работы часов в случае отказа основного источника питания.

Основные технические характеристики

• Тип: Phantom Time Chip
• Объем памяти: 128KB NVSRAM
• Интерфейс: Параллельный
• Формат времени: HH:MM:SS:hh (12/24 ч)
• Формат даты: YY-MM-DD-dd
• Напряжение питания: 4.5V ~ 5.5V
• Потребляемый ток (макс): 10mA @ 5V
• Температурный диапазон: 0°C ~ 70°C
• Тип корпуса: 32-DIP модуль (0.600", 15.24mm)
• Тип установки: Сквозное отверстие (Through Hole)

Возможные аналоги

• DS1248AB+
• DS1248W-120+
• DS1248Y-100+

Этот компонет обеспечивает надежное решение для задач, требующих энергонезависимой памяти и точного учета времени, что делает его отличным выбором для разнообразных приложений в области электроники и автоматизации.
