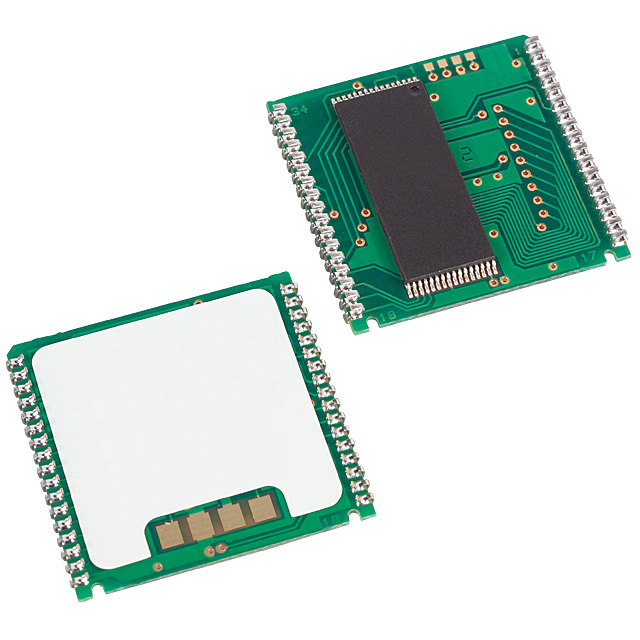

DS1245ABP-70+

Описание компонента: DS1245ABP-70+ от Analog Devices / Maxim Integrated

Производитель: Analog Devices / Maxim Integrated

Название компонента: DS1245ABP-70+

Общее описание

DS1245ABP-70+ — это NVSRAM (Non-Volatile Static Random-Access Memory) с параллельным интерфейсом, имеющий емкость 1 Мбит (128K x 8) и время доступа 70 нс. Компонент интегрирован с литиево-ионным резервным аккумулятором, который обеспечивает долгосрочное хранение данных, даже при отключении основного питания. Это делает его идеальным для применения в системах, где требуется сохранение данных в случае сбоя питания.

Преимущества

• Невосприимчивость к отключению питания: Встроенный аккумулятор обеспечивает надежное хранение данных в случае сбоев или отключений.
• Быстрое время доступа: Время доступа составляет 70 нс, что гарантирует высокую производительность при чтении/записи данных.
• Удобный форм-фактор: Пластиковый корпус DIP-34 облегчает интеграцию компонента в различные схемы и устройства.

Недостатки

• Зависимость от встроенного аккумулятора: Несмотря на долгий срок службы, встроенный аккумулятор имеет ограниченный срок эксплуатации.
• Отсутствие современного интерфейса: Устаревший параллельный интерфейс может быть несовместим с современными системами, которые используют серийные или другие более современные интерфейсы.

Типовое использование

• Системы контроля и управления
• Промышленная автоматизация
• Медицинское оборудование
• Хранение конфигурационных данных
• Системы безопасности

Рекомендации по применению

• Проверка заряда аккумулятора: Регулярно проверяйте состояние встроенного аккумулятора для обеспечения надежного хранения данных.
• Защита от электромагнитных помех: При проектировании схемы следует учитывать защиту от электромагнитных помех (ЭМП), чтобы избежать искажения данных.
• Оптимизация энергопотребления: Применение эффективных решений по управлению питанием для продления срока службы устройства и аккумулятора.

Основные технические характеристики

• Емкость памяти: 1 Мбит (128K x 8)
• Интерфейс: Параллельный
• Время доступа: 70 нс
• Напряжение питания: 5 В
• Корпус: DIP-34
• Температурный диапазон работы: от 0°C до +70°C

Возможные аналоги

• DS1245Y-70+ - аналогичная модель с емкостью 1 Мбит и временем доступа 70 нс от того же производителя.
• DS1248Y-100+ - NVSRAM с большей емкостью 2 Мбит и временем доступа 100 нс от Analog Devices / Maxim Integrated.
• FM16W08-SG - Non-Volatile RAM от другого производителя (Cypress Semiconductor) с емкостью 64K x 8 и параллельным интерфейсом.

При выборе аналогов рекомендуется учитывать не только емкость и время доступа, но также требования по напряжению питания, температурным условиям и совместимости с вашей системой.
