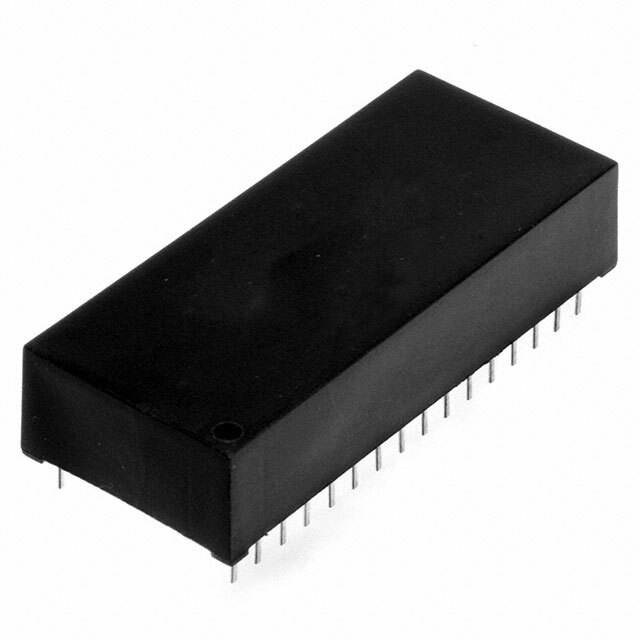

DS1245AB-100+ от Analog Devices / Maxim Integrated

Общее описание

DS1245AB-100+ — это энергонезависимое статическое ОЗУ (NVSRAM) емкостью 1 Мбит, интегрированное в одном корпусе. NVSRAM сохраняет данные даже при отключении питания благодаря встроенной литий-йонной батарее и SRAM-ячейкам памяти. Этот элемент позволяет обеспечить высокую скорость доступа к данным и долговременное хранение без энергозависимости.

Преимущества

• Высокая скорость доступа: Время доступа составляет всего 100 нс, что обеспечивает быструю обработку данных.
• Независимость от питания: Данные сохраняются даже при отключении внешнего источника питания благодаря встроенной батарее.
• Простота интеграции: Четырехразрядный доступ и стандартный корпус 32-DIP облегчают встраивание в различные устройства.

Недостатки

• Ограниченный температурный диапазон: Рабочий температурный диапазон составляет от 0°C до 70°C, что ограничивает применение в экстремальных условиях.
• Зависимость от батареи: И хотя батарея встроена, её срок службы ограничен и может потребоваться замена.

Типовое использование

• КЭШ-память в микроэлектронных устройствах.
• Буферы данных в коммуникационных системах.
• Микроофисные и промышленные устройства, где требуется удержание данных после отключения питания.

Рекомендации по применению

• Следует убедиться, что рабочая температура устройства не выходит за пределы 0°C ~ 70°C для обеспечения долгосрочной стабильности.
• Рекомендуется регулярное тестирование состояния встроенной батареи для предотвращения возможных потерь данных.

Основные технические характеристики

• Тип памяти: Non-Volatile SRAM (NVSRAM)
• Емкость памяти: 1 Мбит (128K x 8)
• Интерфейс памяти: Параллельный
• Время доступа: 100 нс
• Напряжение питания: 4.75V ~ 5.25V
• Рабочая температура: 0°C ~ 70°C
• Корпус: 32-DIP (0.600", 15.24mm)
• Тип монтажа: Сквозное отверстие (Through Hole)

Возможные аналоги

• DS1245Y-100+
• DS1230Y-100+
• FM16W08-SG

Этот компонент представляет собой идеальное решение для систем, требующих быстрого доступа к данным и их сохранения при отключении питания.
