DS1244Y-70+

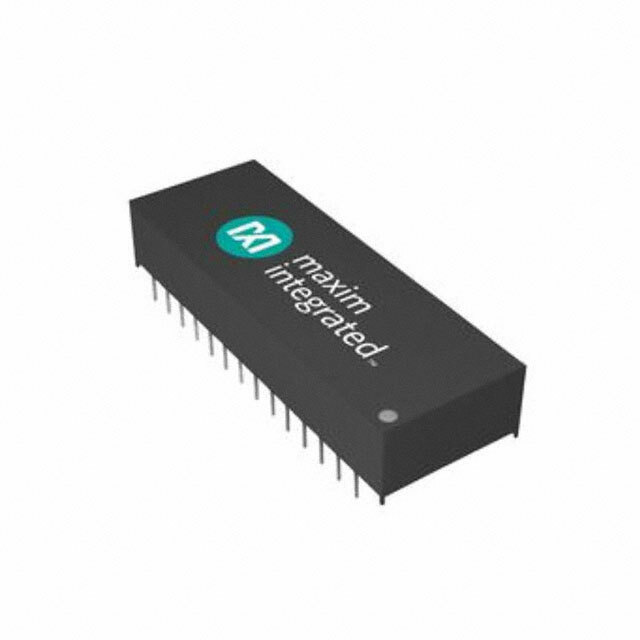

DS1244Y-70+ от Analog Devices / Maxim Integrated

Общее описание

DS1244Y-70+ представляет собой часовой модуль реального времени (RTC) с 32KB NVSRAM (энергонезависимой статической оперативной памятью) и интерфейсом параллельного типа. Устройство поддерживает работу в формате 12/24 часов и оборудовано встроенным кристаллом часов и календаря для отслеживания секунд, минут, часов, дней, месяцев и годов. Данный компонент незаменим в системах, требующих постоянного точного времени и даты даже при отсутствии основного питания.

Преимущества

• Энергонезависимость: Встроенная аккумуляторная батарея позволяет сохранять данные и обеспечивать работу часов при отключении внешнего питания.
• Простота интеграции: Стандартный 28-выводной корпус DIP обеспечивает лёгкость установки и замены.
• Точность: Высокая точность хода часов позволяет использовать устройство в критически важных приложениях.
• Удобная память: 32KB NVSRAM для хранения данных даже при выключении питания.

Недостатки

• Ограниченный температурный диапазон: Рабочий диапазон от 0°C до 70°C может быть недостаточным для некоторых промышленных применений.
• Размер корпуса: Корпус DIP с 28 выводами может занимать больше места на плате по сравнению с SMD-компонентами.

Типовое использование

1. Встраиваемые системы: Мониторинг и запись времени работы, события и логи.
2. Заводское оборудование: Точное время для синхронизации процессов.
3. IT-оборудование: Серверные и компьютерные системы для хранения данных в случае отключения питания.
4. Медицинское оборудование: Точное время и дата для регистраций использования.

Рекомендации по применению

• Электропитание: Обеспечьте стабильное питание в пределах 4.5-5.5 В.
• Интеграция: Обеспечьте надёжную электрическую и механическую фиксацию компонента на печатной плате.
• Температурные условия: Убедитесь, что рабочие условия соответствуют рабочему температурному диапазону.

Основные технические характеристики

• Тип: Часовой модуль реального времени (RTC)
• Память: 32KB NVSRAM
• Формат времени: 12/24 часа
• Интерфейс: Параллельный
• Напряжение питания: 4.5-5.5 В
• Ток потребления: Максимум 10 мА при 5 В
• Рабочая температура: 0°C до 70°C
• Корпус: 28-выводной DIP (ширина 0.600", 15.24 мм)

Возможные аналоги

• DS1644-120+ от Analog Devices / Maxim Integrated (аналогичная функциональность с другими временными характеристиками)
• DS12887A от Dallas Semiconductor (RTC модуль с менее объемной памятью)

Заключение

Модуль DS1244Y-70+ - это надежное решение для систем, требующих надежного хранения данных и точного измерения времени. Высокая точность и возможность работы при отключении питания делают его незаменимым элементом в различных встроенных и промышленных системах.
