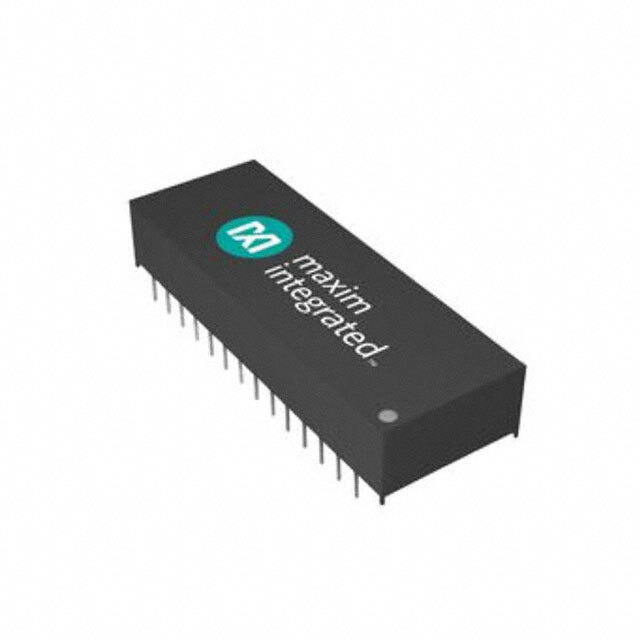

DS1230Y-85+

DS1230Y-85+ от Analog Devices / Maxim Integrated

Общее описание: DS1230Y-85+ – это энергонезависимое статическое ОЗУ (NVSRAM) от Analog Devices / Maxim Integrated объемом 256 Кбит (32K x 8). Устройство соединяет в себе преимущества быстрых временных характеристик традиционной SRAM и долговременного хранения данных, характерного для энергонезависимых память (NVRAM).

Преимущества:

• Низкое энергопотребление: DS1230Y-85+ требует минимального потребления энергии, что существенно продлевает время автономной работы устройств.
• Высокая скорость доступа: Время доступа составляет всего 85 нс, что позволяет использовать компонент в приложениях, требующих высокой скорости работы памяти.
• Долговременное хранение данных: Не требует питания для хранения данных, что обеспечивает сохранность информации при аварийном отключении.
• Простота интеграции: Компонент выполнен в стандартном корпусе 28-EDIP, что упрощает его установку и замену.

Недостатки:

• Ограниченный диапазон рабочих температур: Работоспособность гарантируется только в пределах от 0°C до 70°C.

Типовое использование:

• Системы сбора данных: Благодаря высокой скорости и энергонезависимым характеристикам, DS1230Y-85+ идеально подходит для систем, где критичны как быстродействие, так и сохранность данных.
• Энергонезависимая память в микроконтроллерных системах: Используется для хранения калибровочных данных, настроек и другой важной информации.
• Устройства автоматизации и контроля: Применяется в различных контроллерах и устройствах промышленной автоматизации для надежного хранения данных между циклами питания.

Рекомендации по применению:

• Предусмотреть защиту от повышенных температур, соблюдая диапазон эксплуатационных температур (0°C ~ 70°C).
• Учитывать особенности параллельного интерфейса при проектировании систем управления и считывания данных.

Основные технические характеристики:

• Тип памяти: NVSRAM (Non-Volatile SRAM)
• Объем памяти: 256Kбит (32K x 8)
• Интерфейс: Параллельный
• Время цикла записи: 85 нс
• Время доступа: 85 нс
• Напряжение питания: 4.5В ~ 5.5В
• Рабочая температура: 0°C ~ 70°C
• Корпус: 28-EDIP (через отверстие)

Возможные аналоги:

• DS1230Y-100+ от того же производителя, но с большим временем доступа 100 нс.
• FM1608 от Ramtron, с аналогичными характеристиками, но с использованием технологии FRAM (Ferroelectric RAM).

Надеемся, что это описание поможет вам сделать правильный выбор и упростит интеграцию DS1230Y-85+ в вашу систему!
