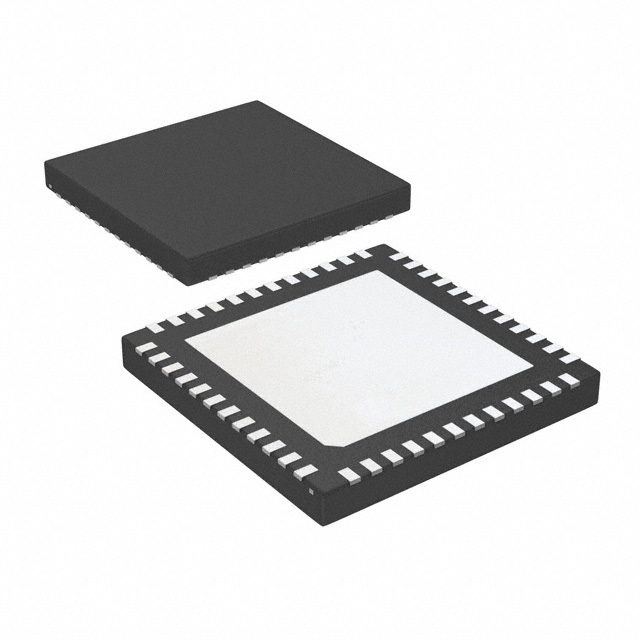

DS100BR410SQ/NOPB от Texas Instruments

Общее описание

DS100BR410SQ/NOPB – это высокоскоростной сигнальный буфер (Repeater, ReDriver) от компании Texas Instruments. Он предназначен для улучшения сигналов в системах с интерфейсами SATA, позволяя увеличивать дальность передачи без существенной потери сигнала. Этот компонент обеспечивает передачу данных на скоростях до 10.3 Гбит/с и поддерживает 4 канала передачи.

Преимущества

• Высокая скорость передачи данных: Поддержка скорости до 10.3 Гбит/с.
• Сохранение сигнала: Встроенные функции эквализации входного сигнала и коэффициента подавления выходного сигнала.
• Компактность: Упаковка 48-WQFN (7x7) позволяет экономить место на печатной плате.
• Энергоэффективность: Оптимизированное энергопотребление при питании от 2.375V до 2.625V.

Недостатки

• Может потребоваться тщательное термальное управление для обеспечения стабильной работы в условиях высокой плотности компонентов.

Типовое использование

• Системы хранения данных: Серверы, сетевые и локальные жесткие диски (HDD), твердотельные накопители (SSD).
• Компьютерные системы: Материнские платы, карты расширения.
• Высокоскоростные интерфейсы: Поддержка стандарта SATA в различных устройствах.

Рекомендации по применению

• Используйте DS100BR410SQ/NOPB для улучшения качества сигнала в системах со сложной топологией или при передаче данных на большие расстояния.
• Обеспечьте надежное охлаждение, особенно в плотных компоновках, для предотвращения перегрева и сбоев.
• Внимательно проектируйте схемы питания и размещение компонентов на печатной плате для наилучшей производительности.

Основные технические характеристики

• Тип: Буфер, ReDriver
• Применение: SATA
• Вход: CML (Current Mode Logic)
• Выход: CML (Current Mode Logic)
• Скорость передачи данных (макс): 10.3 Гбит/с
• Количество каналов: 4
• Время задержки: 240 пикосекунд
• Кондиционирование сигнала: Эквализация входного сигнала, подавление выходного сигнала
• Емкость входа: 10 пФ
• Напряжение питания: 2.375V ~ 2.625V
• Рабочая температура: от -40°C до 85°C
• Тип монтажа: Поверхностный монтаж (SMT)
• Корпус/кейс: 48-WQFN (7x7)

Возможные аналоги

• DS100DF410 – тоже от Texas Instruments, но с более продвинутыми функциями для детекции и восстановления сигнала.
• MAX14979 – аналог от Maxim Integrated с похожими характеристиками.

Этот компонент идеально подходит для применения в высокоскоростных интерфейсах SATA, обеспечивая надежность и высокую производительность систем передачи данных.
