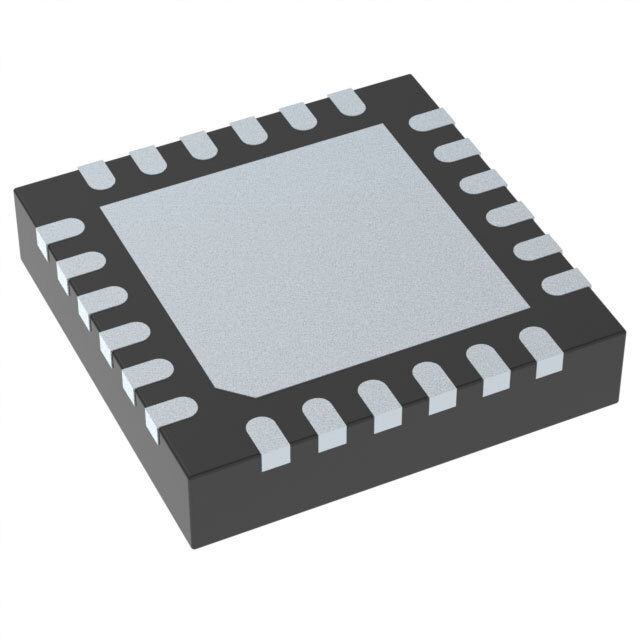

DS100BR210SQE/NOPB

DS100BR210SQE/NOPB от Texas Instruments

Общее описание: DS100BR210SQE/NOPB - это рибурферы и репитер (ReDriver) от компании Texas Instruments. Он создан для улучшения качества сигнала в интерфейсах передачи данных. Устройство поддерживает скорость до 10,3 Гбит/с и может обрабатывать два канала одновременно.

Преимущества:

• Высокая скорость передачи данных: Поддерживает скорость до 10,3 Гбит/с, что обеспечивает высокопроизводительные подключения.
• Коррекция сигнала: Встроенные функции эквализации на входе и деэмфаза на выходе помогают улучшить качество сигнала.
• Низкое энергопотребление: Потребление тока всего 50 мА, что снижает общее энергопотребление системы.
• Широкий диапазон рабочих температур: От -40°C до +85°C, что делает его подходящим для различных условий эксплуатации.

Недостатки:

• Сложность настройки: Требует некоторого уровня опыта для правильной настройки параметров эквализации и деэмфаза.
• Ограниченная совместимость: Предназначен в основном для использования в системах с интерфейсом SATA, что ограничивает его применение.

Типовое использование:

• Системы хранения данных: Может использоваться для улучшения сигнала в жестких дисках и SSD.
• Сетевые устройства: Подходит для усиления сигналов в маршрутизаторах и свичах.
• Телекоммуникационные системы: Улучшает качество передачи данных в высокоскоростных телекоммуникационных сетях.

Рекомендации по применению:

• Используйте DS100BR210SQE/NOPB в системах, где требуется высокая скорость передачи данных и качество сигнала.
• Убедитесь, что параметры эквализации и деэмфаза настроены правильно для достижения наилучших результатов.
• Обеспечьте хороший теплоотвод при применении на высоких скоростях и в сложных условиях окружающей среды.

Основные технические характеристики:

• Тип: Буфер, ReDriver
• Применение: SATA
• Вход: CML
• Выход: CML
• Максимальная скорость передачи данных: 10,3 Гбит/с
• Количество каналов: 2
• Задержка времени: 230 пс
• Сигнальная коррекция: Входная эквализация, выходная деэмфаза
• Входная емкость: 10 пФ
• Напряжение питания: 2,375 В ~ 3,6 В
• Потребляемый ток: 50 мА
• Рабочая температура: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж (SMT)
• Корпус / Размер: 24-WFQFN (4x4 мм)

Возможные аналоги:

• DS125BR111: От того же производителя, с более высокой скоростью передачи данных.
• PI3EQX1002A-ZFE: Подобный компонент от другого производителя, также предназначенный для обработки сигнала.

Используя DS100BR210SQE/NOPB от Texas Instruments, вы можете значительно повысить качество и надежность передачи данных в ваших системах.
