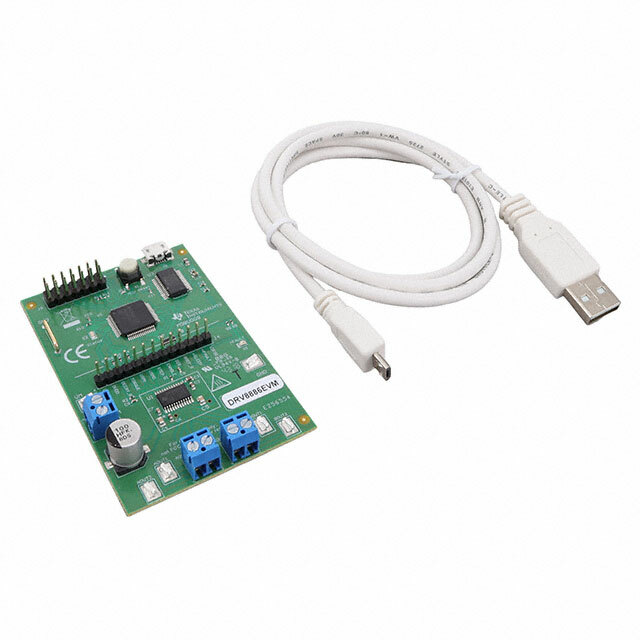

DRV8886EVM от Texas Instruments

DRV8886EVM - это оценочная плата для чипа DRV8886 от Texas Instruments, предназначенная для управления шаговыми двигателями. Она позволяет пользователям быстро оценить производительность DRV8886 и провести необходимые тесты и отладку в реальных условиях. Плата проста в использовании и идеально подходит для разработки прототипов и измерения характеристик.

Общее описание

DRV8886EVM представляет собой полноценное решение для управления шаговыми двигателями. Эта плата позволяет инженерам и разработчикам легко интегрировать и тестировать возможности чипа DRV8886 в своих проектах. Она включает в себя все необходимые компоненты и разъемы для подключения к системам управления и двигателям.

Преимущества

• Высокая интеграция: DRV8886EVM включает все необходимые компоненты для управления шаговыми двигателями.
• Простота использования: Готовое решение с подключением к шаговым двигателям и системам управления.
• Гибкие режимы управления: Поддержка различных режимов управления двигателями, включая микрошаговый режим.
• Защита от перегрева: Встроенная защита от перегрева и иных аномальных условий эксплуатации.
• Поддержка 16-битного MCU: Встроенный микроконтроллер для сложной логики управления.

Недостатки

• Ограниченное количество поддержки двигателей: DRV8886EVM рассчитан только на один шаговый двигатель.
• Требуется дополнительное питание: Для работы платы может потребоваться внешний источник питания.

Типовое использование

DRV8886EVM находит свое применение в различных областях, таких как:

• Прототипирование и разработка: Быстрая разработка и тестирование шаговых двигателей в прототипах.
• Автоматизация: Применение в системах автоматизации, где требуется точное управление положением.
• 3D-принтеры: Использование в системах управления шаговыми двигателями для различных осей 3D-принтеров.
• ЧПУ станки: Применение в станках с числовым программным управлением для управления двигателями.

Рекомендации по применению

• Убедитесь, что у вас есть подходящий источник питания для платы.
• Следуйте инструкциям по подключению шагового двигателя и внешних систем управления.
• Используйте допустимый диапазон напряжений и токов для предотвращения повреждений.
• Проведите тестирование и отладку в контролируемых условиях.

Основные технические характеристики

• Модель чипа: DRV8886
• Тип двигателя: Шаговый двигатель
• Микрошаговый режим: Поддержка до 1/256 шага
• Диапазон напряжений: от 8 до 45 В
• Максимальный ток фазы: до 2,5 А
• Интерфейс управления: PWM, Step/Direction

Возможные аналоги

• DRV8825EVM: Оценочная плата для чипа DRV8825 от Texas Instruments, также предназначенная для управления шаговыми двигателями.
• A4988 Stepper Motor Driver Carrier: Альтернативное решение от других производителей, поддерживающее управление шаговыми двигателями.

DRV8886EVM — это удобное и надежное решение для работы с шаговыми двигателями, предоставляющее возможности быстрой интеграции и тестирования, а также гибкость в управлении.
