DRV8824EVM

DRV8824EVM от Texas Instruments

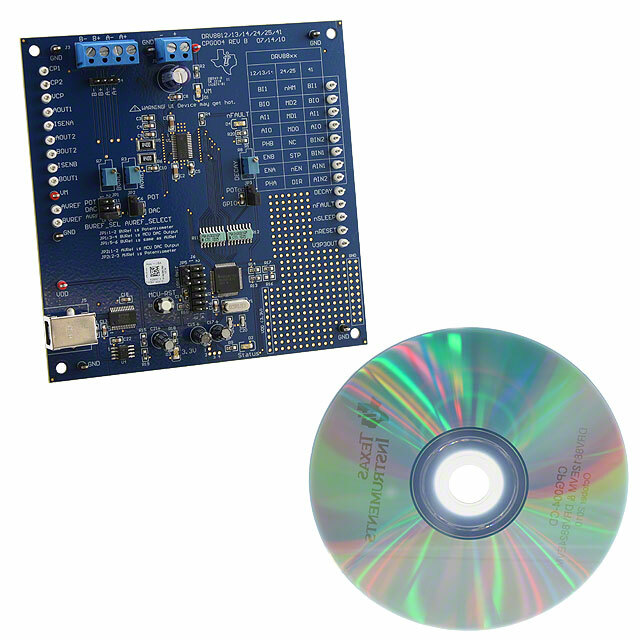

Описание: DRV8824EVM (Evaluation Module) - демонстрационная плата от Texas Instruments, предназначенная для оценки функционала и возможностей драйвера шаговых двигателей DRV8824. Этот модуль предоставляет полный комплект для тестирования и разработки на базе DRV8824, что делает его идеальным для инженеров, работающих с приложениями, требующими точного управления шаговыми двигателями.

Преимущества:

• Простота использования и быстрая настройка.
• Поддержка различных режимов микрошагования (от полного шага до 1/32 шага).
• Интерфейсные разъемы для удобного подключения к тестовым и разработочным схемам.
• Оснащен защитами от перенапряжения, перегрузки по току и перегрева, что повышает надежность.

Недостатки:

• Для эксплуатации требуется внешний источник питания и шаговый двигатель, которые не включены в комплект.
• Ограниченная документация по настройке для начинающих инженеров.

Типовое использование:

• Устройства, требующие точного позиционирования и управления, например, 3D принтеры и станки с ЧПУ.
• Применение в робототехнике для управления движением различных механизмов.
• Промышленные автоматизированные системы, где важна высокая точность и надежность.

Рекомендации по применению:

• Перед использованием обязательно ознакомиться с документацией, поставляемой в комплекте.
• Обеспечьте адекватное охлаждение и вентиляцию для предотвращения перегрева.
• Используйте рекомендованные параметры питания и управляющие сигналы, чтобы исключить повреждение модуля.

Основные технические характеристики:

• Напряжение питания: от 8.2В до 45В.
• Ток на обмотку: до 2.5 А (максимальный пик).
• Режимы микрошагования: полный, 1/2, 1/4, 1/8, 1/16, 1/32 шага.
• Интерфейс управления: цифровые входы для управления шагом и направлением.
• Защита: от перегрузки по току, перегрева и кратковременных перенапряжений.
• Тип разъема для двигателя: стандартный разъем под шаговый двигатель.

Возможные аналоги:

• DRV8834 - шаговый драйвер с более низким напряжением питания.
• A4988 - популярный драйвер для шаговых двигателей с аналогичными характеристиками управления.

DRV8824EVM от Texas Instruments – это надежный и функциональный инструмент, который облегчит разработку и оценку решений на базе шаговых двигателей.
