DRV8821EVM

DRV8821EVM от Texas Instruments

Общее описание

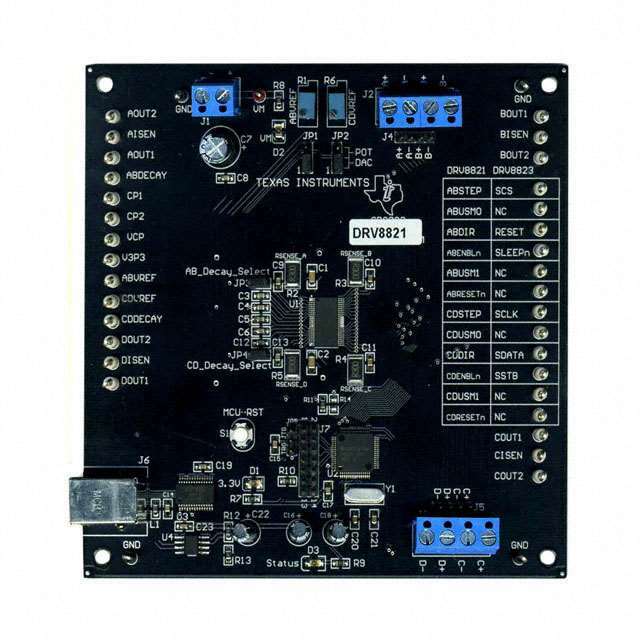

DRV8821EVM — это оценочный модуль (Evaluation Module, EVM), предназначенный для демонстрации возможностей и характеристик двухканального контроллера/драйвера двигателей DRV8821 от Texas Instruments. Этот модуль позволяет пользователям быстро оценить производительность устройства и протестировать его в различных приложениях. Он идеально подходит для использования в проектах, связанных с управлением шаговыми и постоянными двигателями.

Преимущества

• Гибкость и простота в использовании: DRV8821EVM обеспечивает легкую проверку возможностей драйвера на практике, что упрощает разработку и оптимизацию.
• Поддержка двойных мостов H-типа (H-Bridge): Это позволяет управлять двумя двигателями одновременно или одним двигателем с более сложными режимами.
• Широкий диапазон рабочей температуры и напряжения: Устройство подходит для различных рабочих условий.

Недостатки

• Специфичность применения: DRV8821EVM наиболее эффективно используется в задачах управления двигателями, что может ограничить его применение в других областях.

Типовое использование

• Управление шаговыми двигателями: Применение в 3D-принтерах, робототехнике и системах автоматизации.
• Управление постоянными двигателями: Использование в продуктах бытовой техники, таких как автоматические шторы или дверные приводы.

Рекомендации по применению

• Используйте DRV8821EVM для быстрого тестирования и проверки вашего приложения с двигателем.
• Подключите к вашему проекту с минимальными изменениями конфигурации для первичной оценки производительности.
• Внимательно следите за температурными режимами и электрическими параметрами, чтобы избежать повреждения модуля.

Основные технические характеристики

• Тип драйвера: Два полных мостовых привода (H-Bridge)
• Управление: Контроллер с широтно-импульсной модуляцией (PWM)
• Диапазон напряжения питания: от 8,2 В до 45 В
• Рабочий ток: До 2,5 А на канал
• Диапазон температур: от -40°C до 85°C
• Функции защиты: Отключение по перегреву, защита от перегрузки по току и защита от пониженного напряжения

Возможные аналоги

• DRV8825EVM: Оценочная плата для драйвера шаговых моторов DRV8825
• DRV8833EVM: Оценочная плата для двойного H-мостового драйвера DRV8833
• DRV8834EVM: Оценочная плата для микрошагового драйвера DRV8834

Использование DRV8821EVM даёт возможность быстро и эффективно протестировать ваш проект, сократив время на разработку и настройку драйверов для двигателей.
