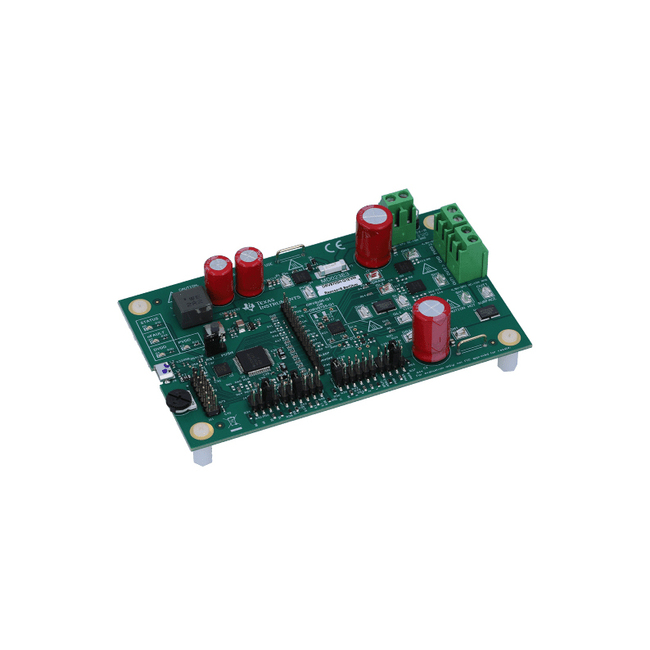

DRV8705S-Q1EVM от Texas Instruments

Общее описание

DRV8705S-Q1EVM — это демонстрационная и оценочная плата, разработанная компанией Texas Instruments, которая позволяет пользователям оценивать работу и характеристики интегральной схемы драйвера двигателя DRV8705S-Q1. Данный драйвер предназначен для управления мотором в автомобильных приложениях и поддерживает работу с однофазными (полумостовая конфигурация) и двухфазными (H-мостовая конфигурация) двигателями.

Преимущества

• Высокая интеграция: Встроенный драйвер H-моста снижает количество внешних компонентов и упрощает конструкцию.
• Надежность: DRV8705S-Q1 рассчитан на работу в тяжёлых условиях эксплуатации, что делает его идеальным для автомобильных применений.
• Гибкость: Поддержка различных типов моторов и режимов управления.
• Защита: Встроенные функции защиты от перегрузки по току, перегреву, короткого замыкания и пониженного напряжения питания.
• Простота использования: Оценочная плата предоставляет простой способ изучить характеристики драйвера с минимальными усилиями.

Недостатки

• Сложность: Для полных функциональных испытаний может потребоваться знания в области электроники и программирования.
• Ограниченная сфера применения: Специализирован для автомобильных применений, что делает его менее универсальным для других видов применения.

Типовое использование

• Управление электрическими моторными приводами в автомобильной промышленности.
• Системы рулевого управления с электроусилителем.
• Электроприводы сидений и окон.
• Применения, требующие надёжного управления моторами в жёстких условиях эксплуатации.

Рекомендации по применению

• Плата DRV8705S-Q1EVM рекомендуется для использования разработчиками электроники, инженерами, занимающимися автомобильной промышленностью, а также студентами и исследователями, изучающими моторные драйверы.
• Для полноценного использования всей функциональности платы рекомендуется ознакомиться с соответствующей документацией и руководствами от Texas Instruments.

Основные технические характеристики

• Рабочее напряжение питания: от 5.5 В до 45 В
• Максимальный ток на канал: 7 А
• Количество каналов: 2
• Рабочая температура: от -40°C до 135°C
• Интерфейсы управления: SPI
• Режимы работы: H-мост и полумост
• Встроенные функции защиты: защита от перегрева, короткого замыкания, перегрузки по току и пониженного напряжения

Возможные аналоги

• [DRV8704](https://www.ti.com/product/DRV8704) от Texas Instruments — драйвер мотора с тормозной функцией.
• [DRV8706-Q1](https://www.ti.com/product/DRV8706-Q1) от Texas Instruments — более мощный аналог с расширенными функциями.
• [TB67H303HG](https://toshiba.semicon-storage.com/rus/product/driver-ics/motordriver/detail.TB67H303HG.html) от Toshiba — драйвер мотора с аналогичными характеристиками, но от другого производителя.

Использование DRV8705S-Q1EVM поможет более эффективно изучить и оценить возможности драйвера, а также ускорить разработку и тестирование конечного продукта.
