DRV8436EVM от Texas Instruments

Общее описание

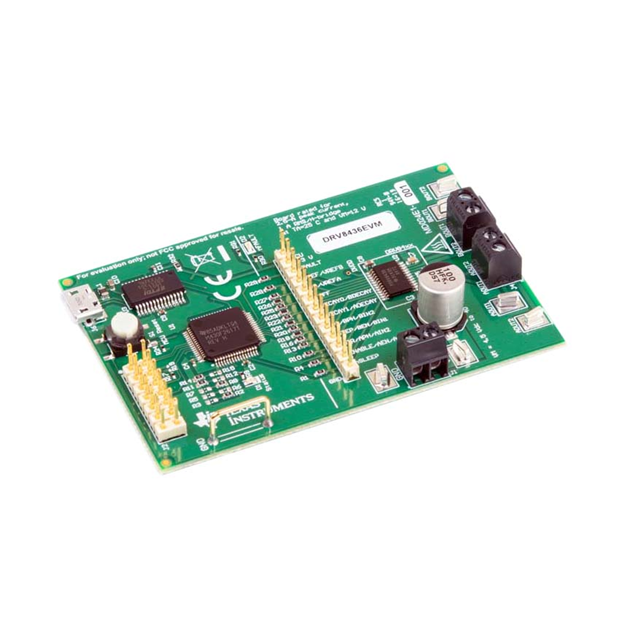

DRV8436EVM от Texas Instruments представляет собой оценочный модуль для драйвера шагового двигателя DRV8436. Этот модуль предназначен для упрощения разработки и тестирования систем управления шаговыми двигателями. DRV8436 обеспечивает высокую производительность и гибкость при работе с различными типами шаговых двигателей.

Преимущества

• Простота использования: Оценочный модуль позволяет быстро начинать работу со шаговыми двигателями, что снижает время разработки и тестирования.
• Высокая производительность: DRV8436 обеспечивает высокую точность и плавность движения двигателя.
• Гибкость: Поддержка различных режимов работы, включая режимы с микрошагом.
• Безопасность: Встроенные функции защиты от перегрузки по току, перегрева и низкого напряжения питания.

Недостатки

• Ограниченная область применения: Оценочный модуль предназначен для реализации функций шагового двигателя и может потребовать дополнительных компонентов для создания полноценной системы управления.

Типовое использование

• Прототипирование и разработка систем управления шаговыми двигателями.
• Изучение работы драйвера шаговых двигателей DRV8436.
• Тестирование производительности и параметров шаговых двигателей в различных режимах работы.

Рекомендации по применению

• Подключение к шаговому двигателю: Обратите внимание на правильность подключения двигателя к модулю, чтобы избежать повреждений.
• Мониторинг параметров: Используйте осциллограф или мультиметр для мониторинга выходных сигналов и состояния системы.
• Настройки микрошагов: Экспериментируйте с различными настройками микрошагов для оптимальной работы двигателя в вашем приложении.

Основные технические характеристики

• Напряжение питания: 4,5 В – 48 В
• Максимальный выходной ток: 2.5 А RMS
• Режимы работы: Полный шаг, половинный шаг, 1/4 шага, 1/8 шага, 1/16 шага, 1/32 шага, 1/64 шага, 1/128 шага
• Защита: Отключение по перегреву, защита от короткого замыкания, защита от перегрузки по току
• Протокол управления: Управление шаговым двигателем через интерфейс STEP/DIR

Возможные аналоги

• DRV8825 от Texas Instruments: Драйвер шаговых двигателей с поддержкой аналогичных режимов микрошагов.
• A4988 от Allegro Microsystems: Популярный драйвер для шаговых двигателей с широким диапазоном настройки микрошагов.
• TMC2130 от Trinamic: Драйвер с высокими характеристиками и различными расширенными функциями управления.

Оценочный модуль DRV8436EVM от Texas Instruments является отличным инструментом для разработчиков, инженеров и студентов, которые занимаются проектированием систем с шаговыми двигателями.
