DRV8424EVM

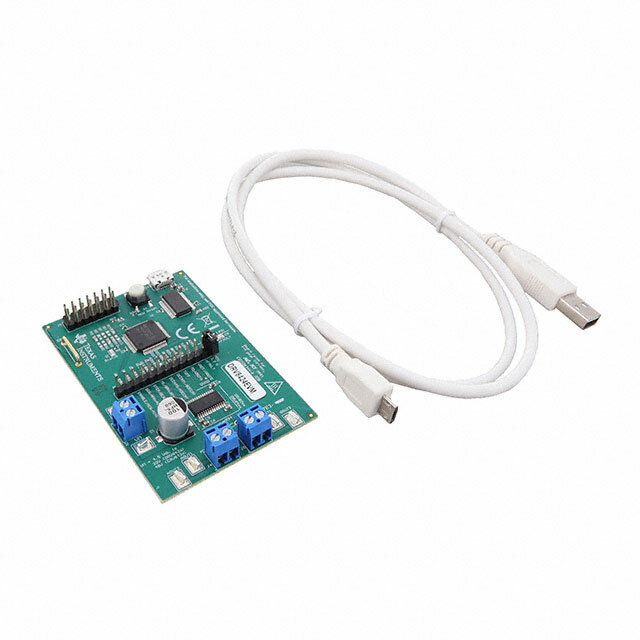

DRV8424EVM Evaluation Module

Общее описание: DRV8424EVM - это демонстрационная плата от Texas Instruments, предназначенная для оценки производительности и функциональности драйвера для двухфазных шаговых двигателей DRV8424. Этот драйвер сочетает в себе высокую эффективность, простоту управления и встроенные функции защиты, что делает его идеальным решением для управления шаговыми двигателями в различных приложениях.

Преимущества:

• Высокая эффективность: DRV8424EVM обеспечивает высокоэффективное управление шаговыми двигателями с минимальными потерями.
• Простота использования: Плата предлагает упрощенное управление через STEP/DIR интерфейс, что делает ее легкой в интеграции в системы.
• Встроенные функции защиты: Защита от перегрева, перегрузки по току и короткого замыкания обеспечивают высокую надежность и долговечность компонентов.
• Компактность: Компактный размер платы позволяет легко встраивать ее в различные проекты и прототипы.

Недостатки:

• Ограниченная мощность: Поддерживаемая мощность может быть недостаточной для некоторых высокомощных приложений.
• Требует дополнительного питания: Для работы платы требуется внешнее питание.

Типовое использование:

• 3D-принтеры и станки с ЧПУ: Обеспечивая точное управление шаговыми двигателями, DRV8424EVM идеально подходит для применения в 3D-принтерах и станках с числовым программным управлением.
• Робототехника: Используется для управления моториками роботов, требующих точного позиционирования и плавного движения.
• Автоматизация и контроль: Применяется в системах автоматизации, где необходимо управлять шаговыми двигателями для различных операций.

Рекомендации по применению:

• Убедитесь в правильности подключения всех компонентов перед подачей питания.
• Следует использовать оптимальные настройки микрошага и тока двигателя для достижения наилучшей эффективности и производительности.
• Внимательно следите за температурным режимом для предотвращения перегрева в условиях длительной работы.

Основные технические характеристики:

• Тип двигателя: Двухфазный шаговый
• Интерфейс управления: STEP/DIR
• Напряжение питания: 4.5 В - 33 В
• Максимальный ток: 2.5 А (RMS)
• Защита: От перегрева, перегрузки по току, короткого замыкания
• Режимы микрошага: до 1/256

Возможные аналоги:

• DRV8825: Драйвер шагового двигателя с аналогичным функционалом от Texas Instruments.
• A4988: Популярный драйвер шаговых двигателей с интегрированной микроступенчатой функцией.
• TB6600: Высокомощный драйвер шаговых двигателей от Toshiba с поддержкой состояния до 4.5 А.

Заключение: DRV8424EVM является мощным, надежным и простым в использовании решением для управления шаговыми двигателями в широком спектре приложений. Эта демонстрационная плата позволяет инженерам и разработчикам быстро и легко оценить возможности DRV8424 и интегрировать его в свои проекты.
