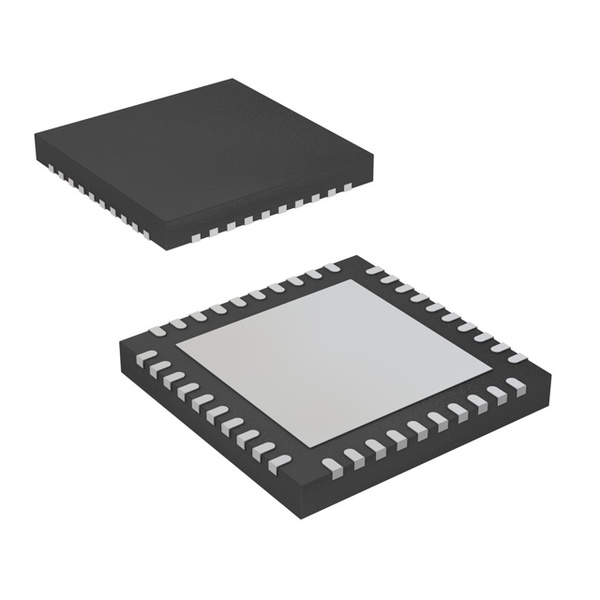

DRV8353HMRTAT от Texas Instruments

Общее описание

DRV8353HMRTAT — это интеллектуальный драйвер для трехфазных безщеточных двигателей постоянного тока (BLDC), разработанный компанией Texas Instruments. Он представляет собой высокоэффективное решение с поддержкой управления коммутатором и направления движения. Данный драйвер идеально подходит для применения в промышленных и автомобильных приложениях, требующих высокой мощности и точности управления.

Преимущества

• Высокая эффективность: DRV8353HMRTAT использует технологию Power MOSFET для минимизации потерь энергии и повышения общей эффективности системы.
• Широкий диапазон входных напряжений: Устройство может работать в диапазоне напряжений питания от 7 В до 75 В и выдерживает напряжение нагрузки до 100 В.
• Интеллектуальное управление: Встроенные функции управления коммутатором и направлением обеспечивают точное и эффективное управление двигателем.
• Компактные размеры: драйвер выполнен в компактном корпусе 40-WQFN (6x6 мм), что облегчает его интеграцию в пространство с ограниченными размерами.

Недостатки

• Требует охлаждения: Для обеспечения стабильной работы при высоких токах возможно потребуется дополнительное охлаждение.
• Комплексность интеграции: Драйвер включает множество функций и возможностей, что может потребовать дополнительных усилий для интеграции и настройки в системе.

Типовое использование

• Промышленные двигательные приводы
• Электрические транспортные средства
• Системы вентиляции и кондиционирования
• Электрические насосы
• Робототехника

Рекомендации по применению

• Для обеспечения максимальной эффективности используйте качественные компоненты в схеме питания.
• Обратите внимание на тепловое управление для предотвращения перегрева устройства.
• Тщательно продумайте компоновку печатной платы для минимизации электромагнитных помех и обеспечения стабильной работы.

Основные технические характеристики

• Тип двигателя: Безщеточный двигатель постоянного тока (BLDC)
• Конфигурация выхода: Предварительный драйвер - полумост (3)
• Ток на выходе: 25 мА
• Напряжение питания: от 7 В до 75 В
• Напряжение нагрузки: от 9 В до 100 В
• Рабочая температура: от -55°C до 125°C
• Корпус: 40-WQFN (6x6 мм), монтируемый на поверхность

Возможные аналоги

• DRV8301 от Texas Instruments: Подобный драйвер для управления трехфазными двигателями с интегрированным контроллером и драйверами MOSFET.
• A4931 от Allegro Microsystems: Драйвер для BLDC с интегрированными функциями управления коммутатором и защиты.

Эти компоненты можно рассматривать как альтернативные решения с учетом специфики вашего проекта и личных предпочтений по производителям и функциональности.
