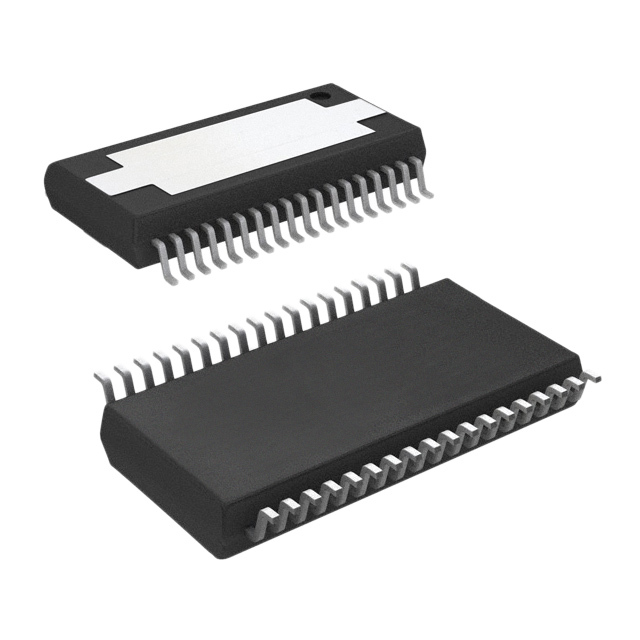

DRV8332DKD

DRV8332DKD от Texas Instruments

Общее описание: DRV8332DKD — это мощный драйвер полумоста производства компании Texas Instruments. Он предназначен для управления различными индуктиными нагрузками, такими как постоянные двигатели и общие силовые МОП-транзисторы. Благодаря своей архитектуре и интегрированным функциям, данный драйвер упрощает проектирование и повышает надежность систем управления.

Преимущества:

• Высокая выходная мощность: Поддержка до 8А и пиковых токов до 13А.
• Широкий диапазон напряжений: Рабочее напряжение питания от 10.8В до 13.2В и нагрузки до 52.5В.
• Многофункциональность: Подходит для различных приложений, особенно требующих точного управления мотором.
• Защита от сбоев: Интегрированные функции защиты от перегрузки по току, перегрева и короткого замыкания, а также обнаружение пониженного напряжения.
• Интеграция: Встроенные функции, такие как bootstrap цепь и статусный флаг.

Недостатки:

• Ограничения по диапазону напряжений: Несмотря на широкий диапазон, работа устройства ограничена определенными уровнями напряжения.
• Тип упаковки: Для монтирования на поверхность, что может представлять трудности в определенных условиях монтажа.

Типовое использование:

• Управление постоянными двигателями.
• Общие силовые модули управления.
• Индустриальное оборудование и автоматизация.
• Робототехника и системы управления движением.

Рекомендации по применению:

• Убедитесь, что рабочие температуры устройства соответствуют спецификациям (-40°C до 150°C).
• Используйте подходящие конденсаторы для фильтрации и уменьшения пульсаций напряжения.
• Внимательно подбирайте радиаторы и методы охлаждения для управления тепловыделением.

Основные технические характеристики:

• Конфигурация вывода: Полумост (3)
• Интерфейс: PWM
• Тип нагрузки: Индуктивная
• Технология: МОП-транзистор
• Сопротивление (тип): 80 мОм нижний ключ, 80 мОм верхний ключ
• Выходной ток/канал: 8А
• Пиковый выходной ток: 13А
• Напряжение питания: 10.8В ~ 13.2В
• Напряжение нагрузки: 0В ~ 52.5В
• Температура эксплуатации: -40°C до 150°C
• Особенности: Bootstrap цепь, статусный флаг
• Защита от сбоев: Ограничение тока, защита от перегрева, короткого замыкания и пониженного напряжения (UVLO)
• Тип монтажа: Поверхностный
• Тип корпуса: 36-HSSOP (0.433", 11.00 mm width) (планарный корпус с выведенным контактным полем)

Возможные аналоги:

• DRV8323R от Texas Instruments
• DRV8825 от Texas Instruments
• L298N от STMicroelectronics

DRV8332DKD — это надежный и мощный драйвер моторов, который обеспечивает высокую производительность и защиту в различных применениях. Подойдет для систем, требующих точного и надежного управления индуктивными нагрузками.
