DRV8143H-Q1EVM

DRV8143H-Q1EVM от Texas Instruments

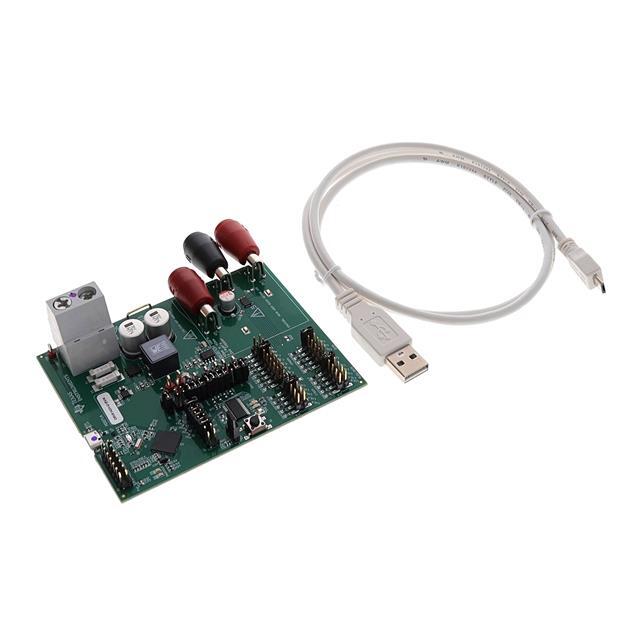

Общее описание DRV8143H-Q1EVM — это модуль оценки моторного драйвера DRV8143H-Q1 от Texas Instruments. Он предназначен для упрощения тестирования и внедрения моторного драйвера в ваши проекты. DRV8143H-Q1 поддерживает широкий диапазон напряжений питания от 4.5 В до 36 В и предназначен для управления различными типами электродвигателей, включая биполярные пошаговые двигатели и постоянные двигатели с постоянными магнитами.

Преимущества

• Легкость интеграции: Включает все необходимые компоненты для быстрого начала работы.
• Широкий диапазон напряжений: Поддерживает напряжение питания от 4.5 В до 36 В.
• Интегрированная защита: Встроенные механизмы защиты от перенапряжения, перегрузки по току и перегрева.
• Высокая эффективность: Оптимизированный для минимизации потерь энергии.

Недостатки

• Компактный размер: Маленькие габариты могут усложнить монтаж и пайку.
• Ограниченная поддержка: В основном ориентирован на применения в автомобилестроении.

Типовое использование

• Управление электродвигателями в автомобильной промышленности.
• Применение в робототехнике и автоматизации.
• Оценка возможностей драйвера DRV8143H-Q1 перед его интеграцией в конечное устройство.
• Прототипирование и тестирование систем управления двигателями.

Рекомендации по применению

1. Питание: Подключите источник питания с напряжением в диапазоне от 4.5 В до 36 В.
2. Подключение двигателя: Убедитесь, что вы правильно соединили выводы двигателя с контактами на модуле оценки.
3. Настройка: Используйте подходящие инструменты и программное обеспечение для конфигурации и управления драйвером.
4. Мониторинг: Следите за температурой и потребляемым током для избежания перегрева и перегрузки.

Основные технические характеристики

• Напряжение питания: 4.5 В - 36 В
• Ток управления: До 6 А на канал
• Рабочая температура: -40°C до +125°C
• Интерфейсы управления: SPI, PWM
• Интегрированные функции защиты: Против перенапряжения, перегрузки по току, перегрева

Возможные аналоги

• DRV8353Rx: Трехфазный драйвер моторов от Texas Instruments.
• DRV10983: Интегрированный контроллер для бесщеточных двигателей от Texas Instruments.
• L298N: Двухканальный драйвер двигателей от STMicroelectronics.

Для полного тестирования и настройки модуль DRV8143H-Q1EVM идеально подходит для разработчиков, работающих над применением электродвигателей в разнообразных проектах.
