DRV8106S-Q1EVM

DRV8106S-Q1EVM от Texas Instruments

Общее описание

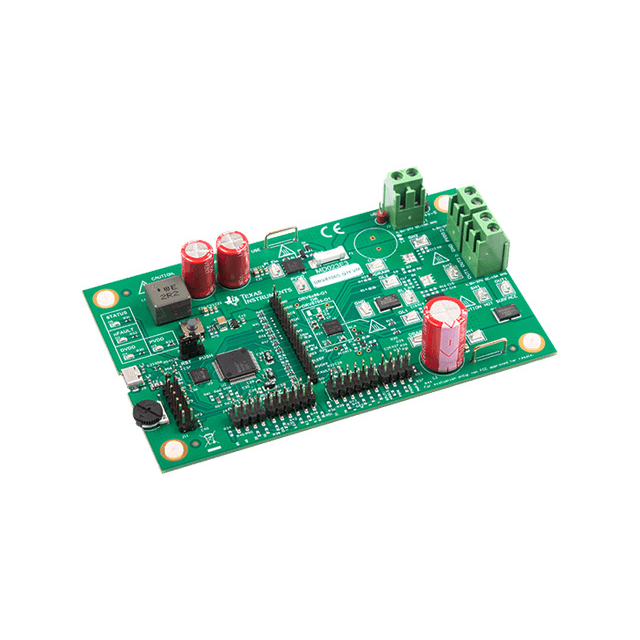

Плата оценки DRV8106S-Q1EVM от Texas Instruments представляет собой мощное решение для оценки и разработки на базе драйвера управляемых транзисторов (MOSFET) DRV8106S-Q1. Этот драйвер предназначен для управления двигателями и может использоваться в автомобильных применениях благодаря высокому уровню защиты и широкому диапазону рабочих температур.

Преимущества

• Высокая надежность: Плата имеет несколько встроенных механизмов защиты, включая защиту от перенапряжения, перегрева и короткого замыкания.
• Простота использования: Благодаря удобному интерфейсу и документации, плата легко интегрируется с различными системами.
• Гибкость: Поддерживает как полумостовую, так и полную мостовую конфигурации, что позволяет использовать её в разных типах приложений.

Недостатки

• Ограниченная мощность: Может быть ограничена для высокомощных применений.
• Сложность: Для оптимальной настройки и интеграции может потребоваться опыт работы с драйверами транзисторов и знание базовых принципов электроники.

Типовое использование

• Автомобильные системы: Использование в электронике транспортных средств, включая электрические и гибридные автомобили.
• Промышленные приводы: Управление двигателями и приводами в промышленных установках.
• Электрические инструменты: Применение в дрелях, пилениях и других электроинструментах.

Рекомендации по применению

• Рассмотрите сценарии использования: Перед использованием убедитесь, что плата и драйвер соответствуют требованиям вашего проекта.
• Следите за температурой: Постоянно контролируйте температуру устройств, чтобы избежать перегрева.
• Правильная настройка: Убедитесь, что все подключения выполнены правильно перед подачей питания, чтобы избежать повреждения компонентов.

Основные технические характеристики

• Напряжение питания: 4.5V - 45V
• Максимальный выходной ток: До 60A (зависит от используемых MOSFET)
• Рабочий температурный диапазон: от -40°C до +125°C
• Интерфейс управления: SPI, PWM

Возможные аналоги

• DRV8323: Аналогичная плата для управления трёхфазными двигателями.
• DRV8305-Q1: Автомобильный драйвер с расширенными функциями защиты и мониторинга.
• LMD18200: Драйвер H-моста от TExas Instruments с высокой текущей способностью.

Заключение

DRV8106S-Q1EVM от Texas Instruments предоставляет полное решение для оценки и разработки с мощными драйверами MOSFET, предназначенными для управляемых и автомобильных применений. Высокий уровень защиты и гибкость использования делают её идеальным выбором для инженеров и разработчиков.
