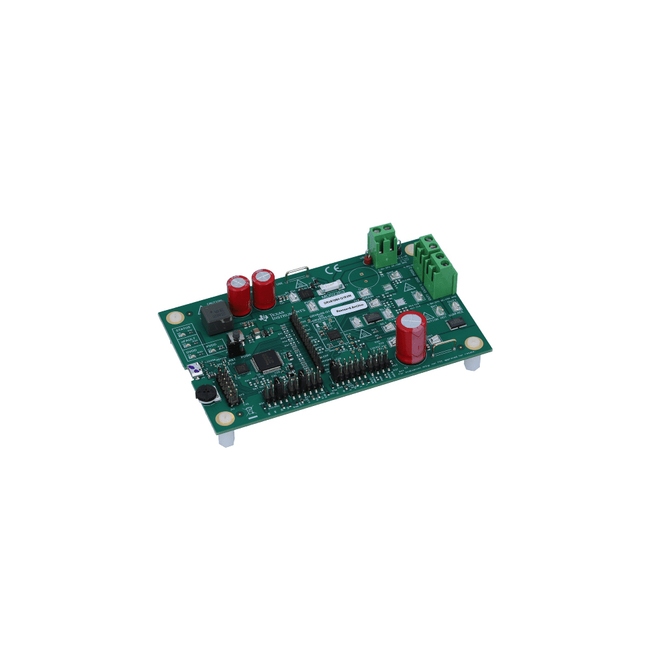

DRV8106H-Q1EVM

DRV8106H-Q1EVM от Texas Instruments

Общее описание

EVB (Evaluation Board) или демонстрационная плата DRV8106H-Q1EVM является инструментом для оценки характеристик и возможностей драйвера двигателя DRV8106H-Q1 от Texas Instruments. Этот драйвер предназначен для управления коллекторными и бесколлекторными двигателями постоянного тока в приложениях автомобильной электроники.

Преимущества

• Высокая эффективность: оптимизированная схема управления для управления двигателями с минимальными потерями энергии.
• Надежность: отвечает строгим требованиям автомобильных стандартов по качеству и надежности.
• Управление через MCU: возможность интеграции и управления через 16-битный микроконтроллер.
• Единый H-мост: упрощает управление двигателями и снижает количество необходимой обвязки.

Недостатки

• Высокая стоимость: цена этого компонента может быть выше по сравнению с некоторыми аналогами.
• Сложность настройки: требует определенного уровня знаний для полной настройки и интеграции в систему.

Типовое использование

• Автомобильные системы: идеально подходит для электрических приводов в автомобилях, таких как системы управления стеклами, сидениями, зеркалами и другими.
• Промышленные автоматизированные системы.
• Робототехника: используется в различных роботизированных системах для управления двигателями.

Рекомендации по применению

• Перед использованием необходимо изучить техническую документацию и руководство по использованию устройства.
• Убедитесь в правильной интеграции с микроконтроллером и правильной настройке параметров драйвера для обеспечения стабильной работы.
• Проверяйте рабочие напряжения и токи перед запуском.

Основные технические характеристики

• Входное напряжение: 4.5 - 38 В
• Выходная мощность: до 2.5 А на канал
• Количество драйверов: 1 H-мост
• Тип управления: Широтно-импульсная модуляция (ШИМ), аналоговое управление
• Рабочая температура: -40°C до 150°C
• Размеры платы: 50мм х 50мм (примерно)

Возможные аналоги

• DRV8870: более экономичный вариант драйвера от Texas Instruments с меньшими возможностями.
• L298: популярный драйвер от STMicroelectronics, который может быть использован в схожих приложениях, но имеет свои ограничения по функционалу и характеристикам.
• TLE4205: автомобильный H-мост драйвер от Infineon.

Используйте DRV8106H-Q1EVM для оценки всех преимуществ драйвера DRV8106H-Q1 и максимально эффективной работы ваших систем управления двигателями!
