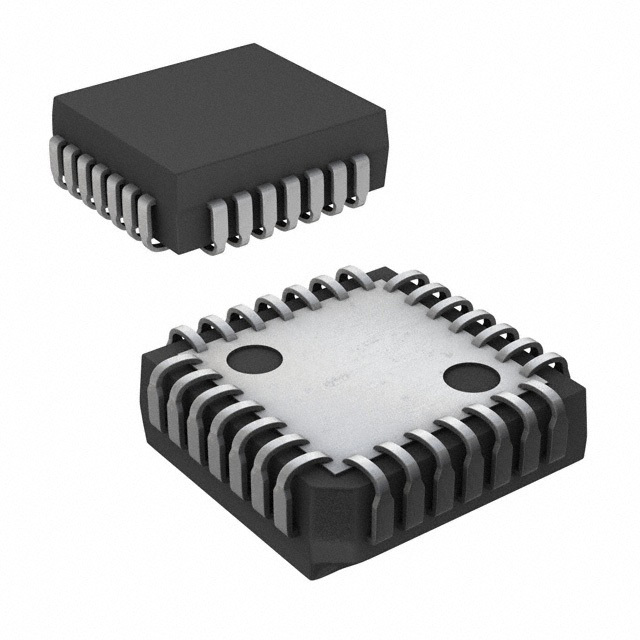

DP8570AV/NOPB от Texas Instruments

Общее описание

DP8570AV/NOPB – это интегральная микросхема реального времени (RTC), выпускаемая компанией Texas Instruments. Микросхема предназначена для управления временем и датами в электронных устройствах. Она обладает такими функциями, как таймеры, будильники и хранение данных календаря, что делает её идеальным выбором для приложений, требующих точного времени и даты.

Преимущества

• Высокая точность: Микросхема обеспечивает высокую точность отсчета времени и даты.
• Широкий диапазон напряжения питания: Поддержка питания от 4.5V до 5.5V.
• Низкое энергопотребление: Максимальный потребляемый ток в режиме поддержания времени всего 1µA при 5V.
• Функциональность: Встроенные таймеры, будильники и учет високосных годов.
• Поверхностный монтаж: Удобство в монтаже благодаря корпусу PLCC.

Недостатки

• Параллельный интерфейс: Параллельный интерфейс может потребовать большего числа выводов микроконтроллера.

Типовое использование

• Компьютеры и серверы: Для отсчета реального времени и даты.
• Промышленные системы: Для ведения учета циклов работы и технического обслуживания.
• Домашняя автоматика: Для управления расписанием включения/выключения бытовых приборов.
• Электронные кассовые аппараты: Для отметки времени и даты транзакций.

Рекомендации по применению

• Электропитание: Убедитесь, что напряжение питания стабильное и соответствует требованиям микросхемы (4.5V - 5.5V).
• Защита батареи: При использовании батарейного питания для поддержания времени, установите защиту от переразряда батареи.
• Интерфейс: Для коммутации с микроконтроллером используйте параллельный интерфейс.

Основные технические характеристики

• Время формата: HH:MM:SS:hh (12/24 ч.)
• Дата формата: YY-MM-DD-dd
• Интерфейс: Параллельный
• Напряжение питания: 4.5V ~ 5.5V
• Напряжение питания батареи: 2.2V ~ 5.1V
• Ток поддержания времени (максимум): 1µA @ 5V
• Рабочая температура: -40°C ~ 85°C
• Тип корпуса: 28-LCC (J-выводы)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• DS1307 от Maxim Integrated: Простой RTC с I2C-интерфейсом.
• PCF8563 от NXP: С частотным диапазоном до 400 кГц и интерфейсом I2C.
• M41T00 от STMicroelectronics: RTC с низким энергопотреблением и интерфейсом I2C.

DP8570AV/NOPB от Texas Instruments – это надежное и удобное решение для управления временем и датами в различных электронных приложениях.
