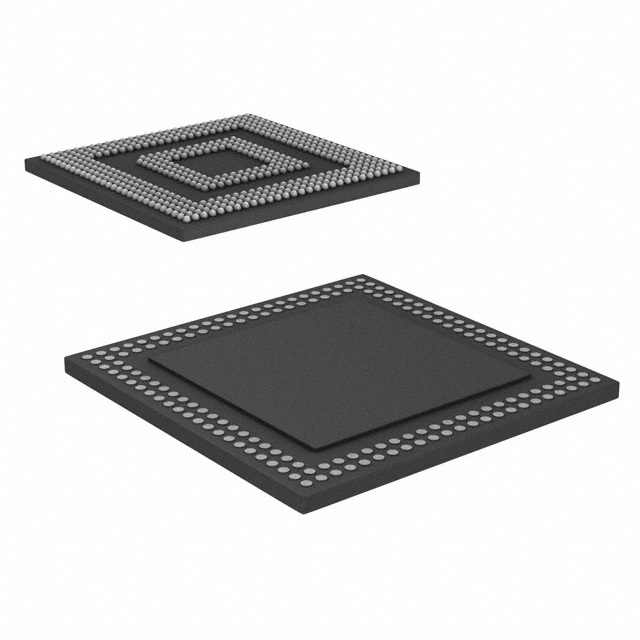

DM3725CBP100

DM3725CBP100 от Texas Instruments

Общее описание

DM3725CBP100 — это цифровой медиа-процессор от компании Texas Instruments, спроектированный для работы в высокопроизводительных мультимедийных и мобильных приложениях. Этот процессор является полноценной системой-на-чипе (SoC) и включает в себя множество периферийных интерфейсов, что позволяет использовать его в различных встроенных системах.

Преимущества

• Мощность и эффективность: Процессор работает на частоте до 1 ГГц, обеспечивая высокую производительность при низком потреблении энергии.
• Компактность: Корпус FCBGA с 515 выводами позволяет экономить место на печатной плате и подходит для мобильных устройств.
• Широкий спектр интерфейсов: Включает в себя интерфейсы 1-Wire®, EBI/EMI, I2C, McBSP, McSPI, MMC/SD, UART и USB, обеспечивая гибкость в разработке.

Недостатки

• Ограниченный температурный диапазон: Рабочая температура от 0°C до 90°C может быть лимитирующей для некоторых приложений в экстремальных условиях.
• Сложность монтажа: Поверхностный монтаж и корпус FCBGA требуют высокого уровня мастерства и специального оборудования для пайки.

Типовое использование

• Мобильные устройства: Смартфоны, планшеты и мультимедийные проигрыватели.
• Встроенные системы: Системы автоматизации, промышленное оборудование, медицинские устройства.
• Мультимедийные приложения: Обработка и трансляция потокового видео, аудио, а также алгоритмы распознавания изображений.

Рекомендации по применению

• Охлаждение: Обеспечьте правильное охлаждение чипа, чтобы избежать перегрева, особенно при высоких нагрузках.
• Питание: На ядро подается напряжение 1.10В, а на I/O - 1.80В. Убедитесь, что источники питания стабилизированы.
• Интеграция периферии: Используйте доступные интерфейсы для подключения периферийных устройств для максимальной функциональности.

Основные технические характеристики

• Частота процессора: до 1 ГГц
• ПЗУ (ROM): 32 кБ
• Оперативная память на кристалле (RAM): 384 кБ
• Напряжение ядра: 1.10В
• Напряжение I/O: 1.80В
• Рабочий температурный диапазон: 0°C ~ 90°C (TJ)
• Исполнение: Surface Mount
• Корпус: 515-WFBGA, FCBGA
• Размер корпуса: 12x12 мм

Возможные аналоги

• DM3730 от Texas Instruments: обладающий схожими характеристиками, но поддерживающий более высокий температурный диапазон и дополнительные мультимедийные возможности.
• OMAP3530 от Texas Instruments: тоже система-на-чипе, но с меньшей частотой процессора и меньшим количеством интерфейсов.

Заключение

DM3725CBP100 от Texas Instruments — это мощный и эффективный медиа-процессор, отлично подходящий для широкого спектра приложений. При правильной интеграции и охлаждении, он обеспечит высокую производительность и стабильную работу в требовательных мультимедийных и мобильных устройствах.
