DM320003-3 от Microchip

Общее описание

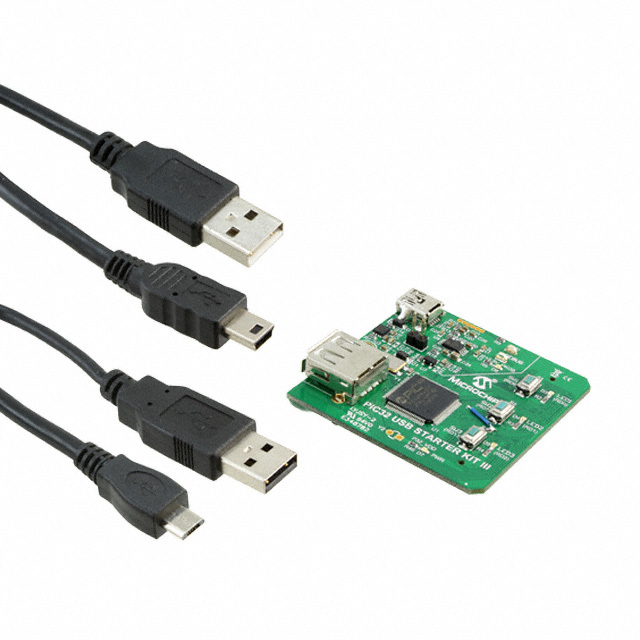

PIC32 USB Starter Kit III (номер модели: DM320003-3) от Microchip представляет собой отладочную плату для микроконтроллеров серии PIC32MX. Эта плата предназначена для разработки, тестирования и прототипирования приложений, требующих использования USB-интерфейсов. В основе лежит микроконтроллер PIC32MX450F256L, основанный на ядре MIPS32® M4K™.

Преимущества

• Высокая производительность: Микроконтроллер PIC32MX450F256L обеспечивает высокую производительность за счёт частоты до 80 МГц.
• Широкий спектр периферийных устройств: Включает в себя множество интерфейсов, таких как USB, UART, SPI, и I2C.
• Простота использования: Starter Kit включает всё необходимое для начала работы и быстрой разработки приложений.
• Совместимость: Поддержка отладки и программирования с помощью популярных инструментов MPLAB IDE и XC32 компилятора.

Недостатки

• Ограниченная память: Встроенная память может быть недостаточна для сложных приложений.
• Отсутствие продвинутых интерфейсов: Например, нет встроенной поддержки Ethernet или CAN.

Типовое использование

• Разработка и прототипирование USB-устройств.
• Образовательные проекты для обучения работе с микроконтроллерами PIC32.
• Любительские проекты, требующие простого и быстрого начала.

Рекомендации по применению

• Используйте MPLAB IDE для разработки и отладки программного обеспечения.
• Для программирования используйте MPLAB X IDE и XC32 компилятор.
• Подключайте внешние устройства через разъёмы UART, SPI, I2C для интеграции с другими компонентами системы.

Основные технические характеристики

• Процессор: MIPS32® M4K™
• Частота процессора: до 80 МГц
• Флэш-память: 256 КБ
• ОЗУ: 64 КБ
• Интерфейсы: USB, UART, SPI, I2C
• Тактирование: 8 МГц (увеличивается до 80 МГц)
• Напряжение питания: 2,3 - 3,6 В

Возможные аналоги

• DM320004-2: Starter Kit с другим набором микроконтроллеров PIC32.
• PIC32 Ethernet Starter Kit: Опциональный набор для проектов, требующих Ethernet-соединения.
• AT32UC3A3-XPLD: Альтернативная платформа от Atmel с похожими функциями.

Эта информация поможет вам лучше понять возможности и ограничения DM320003-3 и выбрать оптимальный вариант для вашего проекта.
