DG507AMWI/PR от Analog Devices / Maxim Integrated

Общее описание

DG507AMWI/PR - это аналоговый мультиплексор с разомкнутым/замкнутым переключением и высоким уровнем входного сопротивления, который используется для выборки и коммутации одного из нескольких аналоговых сигналов на один выход. Компонент поддерживает двунаправленный режим передачи сигналов и широко используется в системах обработки и управления данными, где требуется высокое качество передачи аналоговых сигналов.

Преимущества

1. Высокая скорость переключения: Типичное время включения 1 микросекунда и выключения 400 наносекунд.
2. Широкий диапазон питающих напряжений: ±4.5V до ±18V, что позволяет использовать компонент в различных системах с различным напряжением питания.
3. Минимальный ток утечки: Максимальный ток утечки составляет всего 1нА, что обеспечивает высокую точность при передаче сигналов.
4. Компактный корпус: Поставляется в корпусе SOIC-28, что упрощает монтаж на плату и занимает минимальное место.

Недостатки

1. Высокое сопротивление в состоянии ВКЛ: Максимальное значение сопротивления составляет 400 Ом, что может ограничивать использование в приложениях, требующих низкое сопротивление.
2. Ограниченный диапазон рабочих температур: -55°C до +125°C, что может быть недостаточным для экстремальных условий эксплуатации.

Типовое использование

• Системы сбора данных
• Аудио и видео оборудование
• Аналоговые и цифровые измерительные приборы
• Промышленные системы управления

Рекомендации по применению

• Используйте фильтры и защитные диоды для предотвращения повреждений при высоких наводках.
• Обеспечьте равномерное охлаждение для предотвращения перегрева компонента в сложных условиях эксплуатации.
• При монтаже на плату учитывайте необходимость минимизации путей прохождения высокого тока.

Основные технические характеристики

• Тип: Аналоговый мультиплексор
• Количество каналов: 8:1
• Количество схем: 2
• Сопротивление в рабочем состоянии: 400 Ом (макс)
• Напряжение питания: ±4.5V ~ ±18V
• Время переключения (включение/выключение): 1µs / 400ns
• Ток утечки: 1нА (макс)

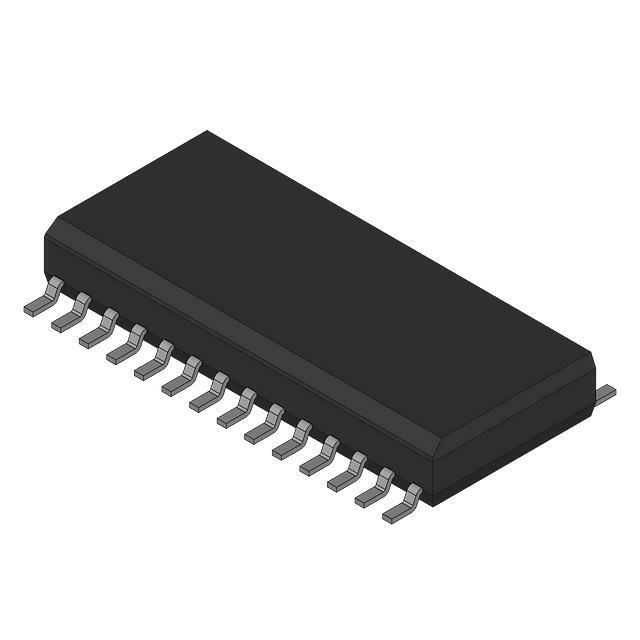

• Корпус: SOIC-28
• Диапазон рабочих температур: -55°C ~ 125°C

Возможные аналоги

• DG509ACJ+ от Maxim Integrated: аналогичный двунаправленный 8-канальный мультиплексор с улучшенными характеристиками.
• ADG509FBRU от Analog Devices: мультиплексор с защитой от перегрузки и меньшим сопротивлением в состоянии ВКЛ.
• TS5A9411PWR от Texas Instruments: недорогой аналог с низким сопротивлением и широким диапазоном напряжений.

Заключение

DG507AMWI/PR от Analog Devices / Maxim Integrated - надежный аналоговый мультиплексор для применения в различных электро- и радиоэлектронных схемах. Его использование обеспечит высокоточное переключение аналоговых сигналов при минимальном уровне токовой утечки, что делает его идеальным выбором для систем сбора данных и аналогово-цифровых преобразователей.
