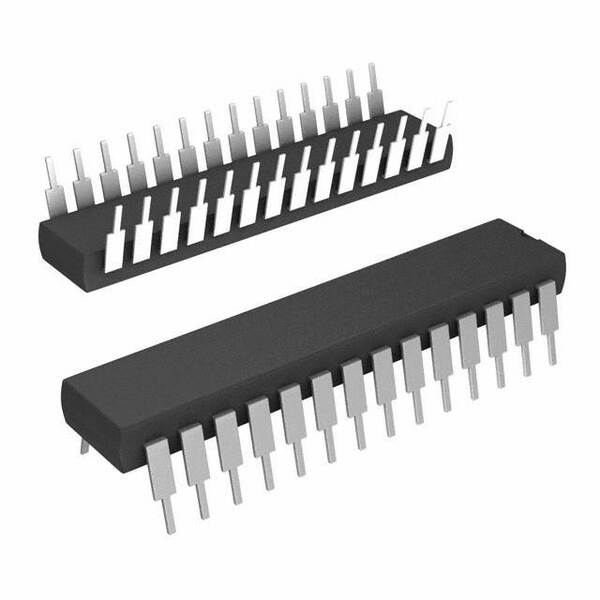

DG507ACJ+

Название компонента: DG507ACJ+
Производитель: Analog Devices / Maxim Integrated

Общее описание

DG507ACJ+ - это аналоговый мультиплексор от компании Analog Devices / Maxim Integrated, представляющий собой двойной 8:1 мультиплексор, выполненный в 28-контактном корпусе PDIP. Он предназначен для переключения аналоговых сигналов с низкими уровнями напряжения и обеспечивает низкое сопротивление включенного состояния, что делает его пригодным для высококачественной передачи сигналов в различных приложениях.

Преимущества

• Низкое сопротивление включенного состояния: Обеспечивает минимальные потери сигнала при переключении.
• Высокая скорость переключения: Позволяет использовать в приложениях, требующих быстрого реагирования.
• Широкий диапазон напряжений питания: Совместим с большими диапазонами напряжений, что делает его универсальным решением для различных схем.
• Низкое энергопотребление: Подходит для энергоэффективных приложений.

Недостатки

• Ограниченный температурный диапазон: Работает в диапазоне от 0°C до 70°C, что может ограничивать использование в экстремальных условиях.
• Размер корпуса: PDIP пакет может занимать больше места на плате по сравнению с более компактными корпусами.

Типовое использование

• Системы передачи аналоговых сигналов: Для коммутаторов и маршрутизации сигналов.
• Автоматизированное тестовое оборудование: Для подключения различных тестовых сигналов.
• Медицинское оборудование: В мультиплексировании сигналов датчиков.
• Аудио и видео оборудование: Для переключения аналоговых звуковых и видеосигналов.

Рекомендации по применению

При проектировании схемы с использованием DG507ACJ+ рекомендуется:

• Обеспечить стабильное питание в пределах рекомендуемого диапазона.
• Использовать схемы защиты от электростатического разряда, если компонент будет подвергаться воздействию электростатических полей.
• Планировать монтаж таким образом, чтобы учитывать размеры корпуса PDIP и доступность всех выводов.

Основные технические характеристики

• Конфигурация мультиплексора/демультиплексора: 8:1
• Количество цепей: 2
• Максимальное сопротивление включенного состояния: 450 Ом
• Напряжение питания (двойное): ±4.5V ~ ±18V
• Время переключения (Ton, Toff) (макс.): 1µs, 400ns
• Емкость канала (CS(off), CD(off)): 6pF, 45pF
• Максимальный ток утечки (IS(off)): 5nA
• Диапазон рабочих температур: 0°C ~ 70°C
• Корпус: 28-DIP (0.600", 15.24mm)
• Оформление корпуса: 28-PDIP

Возможные аналоги

• ADG508AKPZ: Альтернативный аналогичный мультиплексор от Analog Devices с похожими параметрами.
• MAX4051CPE+: Мультиплексор от Maxim Integrated с несколько различными характеристиками, но выполненный также в корпусе PDIP.

Заключение

DG507ACJ+ - это надежное и производительное решение для приложений, требующих высококачественного мультиплексирования аналоговых сигналов. Его использование позволяет обеспечить точное и быстрое переключение при низком энергопотреблении и широком диапазоне напряжений питания.
