DG407DN+

Элемент: DG407DN+ Производитель: Analog Devices / Maxim Integrated

Общее описание

DG407DN+ - это высокопроизводительный аналоговый мультиплексор от компании Analog Devices / Maxim Integrated. Он представляет собой двуходовой 8:1 мультиплексор, позволяющий выбирать один из восьми входных сигналов для передачи на общий выход. Это устройство удобно при работе с аналоговыми сигналами в различных сферах, включая системы сбора данных, аудио устройства, медицинские приборы и автоматизацию.

Преимущества

• Низкое сопротивление в рабочем состоянии: 100 Ом, что обеспечивает минимальные потери сигнала и искажения.
• Широкий диапазон питающего напряжения: от 5В до 30В в однополярном режиме и от ±4.5В до ±20В в двухполярном режиме, что повышает гибкость интеграции устройства в различные схемы.
• Высокая скорость переключения: Время включения и выключения составляет 200 нс и 150 нс соответственно, что важно для приложений, требующих быстрой реакции.
• Низкий уровень утечки тока: Максимальный ток утечки IS(off) составляет 500 пА, что снижает энергопотребление и повышает надежность.

Недостатки

• Требует тщательного проектирования для предотвращения кросстока.
• Может требовать дополнительной защиты от перегрузки по токам в специфических приложениях.

Типовое использование

• Системы сбора данных
• Аудио и видео оборудование
• Медицинские приборы и устройства
• Автоматизация и контроль промышленных процессов
• Телекоммуникационное оборудование

Рекомендации по применению

• Используйте соответствующие байпасные конденсаторы на питание для уменьшения шумов и повышения стабильности.
• Разведите сигнальные и силовые дорожки на печатной плате, чтобы избежать кросстока.
• Подключайте выходы мультиплексоров таким образом, чтобы минимизировать импедансный дисбаланс и улучшить целостность сигнала.

Основные технические характеристики

• Тип мультиплексора/демультиплексора: 8:1
• Число каналов: 2
• Сопротивление в рабочем состоянии (Максимум): 100 Ом
• Время переключения (Ton, Toff): 200 нс, 150 нс
• Питание (однополярное): 5В ~ 30В
• Питание (двухполярное): ±4.5В ~ ±20В
• Емкость канала: CS(off) 8 пФ, CD(off) 65 пФ
• Рабочая температура: -40°C ~ 85°C

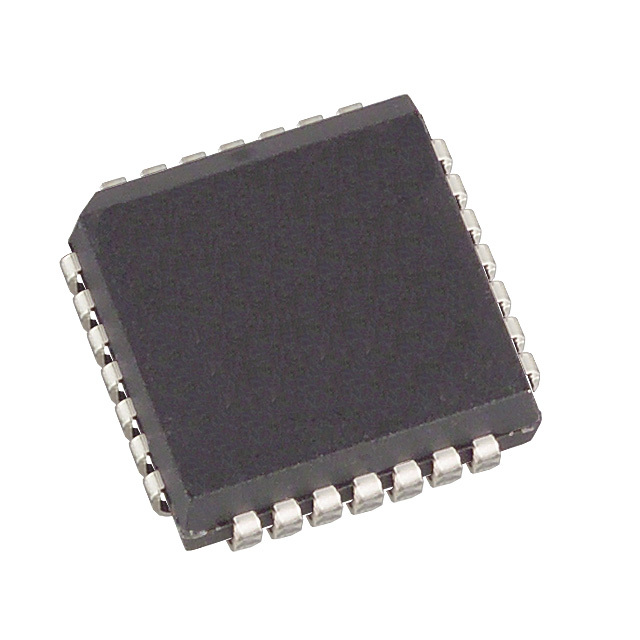

• Корпус: Surface Mount, 28-PLCC (11.51x11.51 мм)

Возможные аналоги

• ADG1408 от Analog Devices: 8-канальный мультиплексор с низкими уровнями утечки и более высоким диапазоном напряжений.
• CD4051B от Texas Instruments: Классический 8-канальный аналоговый мультиплексор для менее требовательных приложений.

DG407DN+ представляет собой надежное и универсальное решение для множества задач, связанных с аналоговыми сигналами, обеспечивая высокую производительность и гибкость применения.
