DG390AAK/883B

Описание компонента DG390AAK/883B

Общее описание

DG390AAK/883B представляет собой высокоэффективный двухканальный аналоговый переключатель SPDT, разработанный компанией Analog Devices / Maxim Integrated. Компонент предназначен для точного управления аналоговыми сигналами в приложениях с высоким требованием к надежности, в том числе в военных и аэрокосмических системах.

Преимущества

• Высокая надежность: Компонент соответствует военным стандартам качества.
• Низкое сопротивление в открытом состоянии: Максимальное сопротивление составляет 50 Ом, что минимизирует потери сигнала.
• Широкий диапазон рабочих температур: Рабочая температура от -55°C до 125°C позволяет использовать компонент в экстремальных условиях.
• Низкое время включения/выключения: Быстрое время переключения с максимальным значением 300 нс/250 нс соответственно.

Недостатки

• Через отверстие монтажа: Компоновка через платный монтаж может быть менее удобной для современных компактных устройств.
• Напряжение питания: Потребность в ±5V до ±18V напряжения питания может потребовать дополнительного источника питания.

Типовое использование

• Управление аудио и видеосигналами.
• Военные и аэрокосмические приложения.
• Медицинское оборудование.
• Тестовые и измерительные системы.

Рекомендации по применению

• Обеспечение стабильности питания: Подавайте стабильное двухполярное питание для надежной работы.
• Защита от перегрузок: Убедитесь в том, что переключаемые сигналы поддаются соответствующей защите от перегрузок для предотвращения повреждений.
• Правильное термическое управление: В высокотемпературных условиях обеспечьте соответствующее охлаждение для поддержания температуры в безопасных пределах.

Основные технические характеристики

• Количество каналов: 2
• Тип схемы переключателя: SPDT
• Сопротивление в открытом состоянии (макс): 50 Ом
• Диапазон напряжения питания: ±5V ~ ±18V
• Время переключения (макс): 300 нс (включение), 250 нс (выключение)
• Утечка тока (макс): 1 нА
• Кросстолк: -74 дБ при 500 кГц
• Рабочая температура: -55°C ~ 125°C
• Канал емкость (выкл): 14 пФ
• Инжекция заряда: 12 пКл

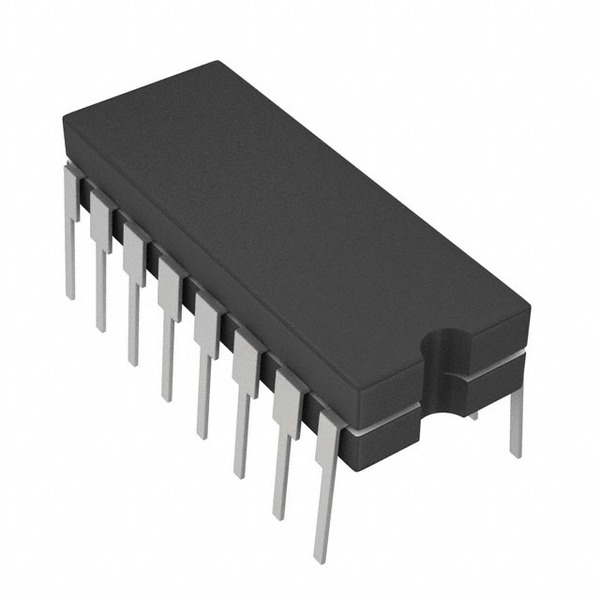

• Корпус: 16-CDIP (0.300", 7.62 мм)

Возможные аналоги

• DG201A: Схожий по функционалу переключатель от той же компании.
• DG411: Более продвинутый аналоговый переключатель с низким сопротивлением в открытом состоянии.
• ADG1208: Аналоговый мультиплексор с низким сопротивлением канала от Analog Devices.

Таким образом, DG390AAK/883B представляет собой надежное решение для управления аналоговыми сигналами в критически важных приложениях, требующих высокой точности и надежности.
