DG200AAK/883B

Описание для DG200AAK/883B от Analog Devices / Maxim Integrated

Общее описание

DG200AAK/883B – это аналоговый переключатель производства Analog Devices / Maxim Integrated. Этот чип включает в себя два одинарных нормально-разомкнутых переключателя (SPST) с низким сопротивлением в активном состоянии. Его конструкция обеспечивает быстрое время переключения и низкие утечки, что делает его идеальным для использования в высокопроизводительных аналоговых схемах.

Преимущества

• Низкое сопротивление в активном состоянии: Максимум 70 Ом, что снижает потери сигнала.
• Быстрое переключение: Превосходное время включения и выключения, минимизирующее задержки.
• Широкий диапазон рабочих напряжений: Поддерживает питание от ±4.5V до ±18V.
• Высокая стабильность: Надежная работа в экстремальных температурных условиях от -55°C до 125°C.

Недостатки

• Относительно большое сопротивление: Хотя 70 Ом считается низким, в некоторых приложениях может требоваться еще меньшее сопротивление.
• Ограниченная функциональность: Устройство предоставляет только два одинарных переключателя, что может быть недостаточно для некоторых сложных применений.

Типовое использование

• Аналоговые сигнальные цепи: Идеален для маршрутизации аналоговых сигналов с минимальной потерей и искажением.
• Измерительные системы: Часто используется в схемах переключения сигналов для тестирования и измерения.
• Аудио/видео оборудование: Применяется в схемах коммутации аудио и видео сигналов.
• Медицинские устройства: Используется в высокоточных измерительных приборах.

Рекомендации по применению

• Убедитесь, что эксплуатационные параметры соответствуют требованиям вашего проекта, особенно диапазон питания и температура.
• Используйте хорошие практики проектирования печатных плат, чтобы минимизировать шум и помехи.
• Проверьте спецификации на наличие аналогичных устройств, которые могут быть лучше подходящими для вашей схемы.

Основные технические характеристики

• Тип переключателя: SPST-NC (обычно разомкнутый)
• Максимальное сопротивление включенного состояния (Ron): 70 Ом
• Диапазон напряжения питания: ±4.5V ~ ±18V
• Максимальное время включения/выключения (Ton/Toff): 1 мкс / 500 нс
• Утечка тока (IS(off)): 2 нА макс.
• Рабочий температурный диапазон: -55°C ~ 125°C

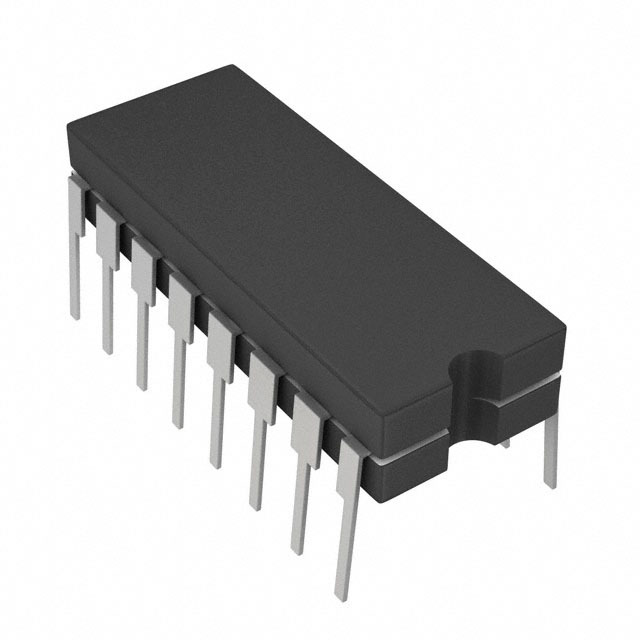

• Корпус: 16-CDIP (0.300", 7.62 мм)

Возможные аналоги

• DG201: Обеспечивает аналогичные функции с чуть меньшим сопротивлением в активном состоянии.
• MAX4678: Предлагает улучшенные характеристики в плане сопротивления и времени переключения.
• ADG442: Производится Analog Devices и обеспечивает близкие характеристики с меньшими утечками тока.

Этот аналоговый переключатель является отличным выбором для множества приложений, требующих высокой точности и быстрого времени переключения.
