DF1760U

DF1760U от Texas Instruments

Общее описание

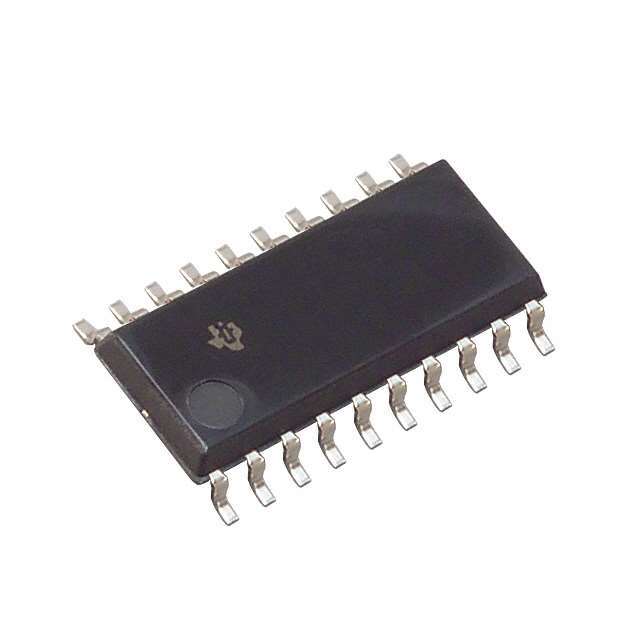

DF1760U – это высококачественный 20-битный аналого-цифровой преобразователь (ADC) с архитектурой Sigma-Delta, выпускаемый компанией Texas Instruments. Этот компонент предназначен для работы с двумя однонаправленными входами и оснащен интерфейсом данных SPI, что обеспечивает высокую точность и надежность при аналого-цифровом преобразовании сигналов.

Преимущества

• Высокая точность: Обеспечивает 20-битное разрешение, что позволяет работать с очень малыми сигналами и обеспечивает высокий уровень точности измерений.
• Архитектура Sigma-Delta: Данная архитектура позволяет эффективно уменьшать шум аналогового сигнала, что улучшает общую точность преобразования.
• Интерфейс SPI: Поддержка интерфейса SPI обеспечивает быстрый и надежный обмен данными с микроконтроллерами и другими компонентами.

Недостатки

• Устаревший статус: Компонент имеет статус “Obsolete”, что может затруднить его использование в новых разработках и проекты могут столкнуться с проблемами при поиске достаточного количества компонентов.

Типовое использование

DF1760U находит применение в системах, требующих высокоточного аналого-цифрового преобразования, таких как:

• Медицинское оборудование (например, электрокардиографы)
• Высокоточные измерительные приборы
• Аудиооборудование высокого класса
• Научные и исследовательские установки

Рекомендации по применению

• Питание: Обеспечьте стабильное питание 5В для аналоговой и цифровой части компонента.
• Защита входов: Используйте схемы защиты для минимизации воздействия электростатических разрядов и прочих внешних факторов на входы преобразователя.
• Фильтрация питания: Используйте блоки фильтрации питания для снижения помех и обеспечения стабильной работы преобразователя.

Технические характеристики

• Разрядность: 20 бит
• Частота выборки: 48 кГц
• Количество входов: 2 (однонаправленные)
• Интерфейс данных: SPI
• Конфигурация: ADC
• Количество АЦП: 1
• Архитектура: Sigma-Delta
• Напряжение питания аналоговой части: 5В
• Напряжение питания цифровой части: 5В
• Рабочая температура: от 0°C до 70°C
• Корпус: 20-SOIC (5.30 мм)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• ADS1256 от Texas Instruments: Аналогичный Sigma-Delta АЦП с аналогичными характеристиками, но усовершенствованной архитектурой и широким диапазоном частот выборки.
• AD7705 от Analog Devices: 16-битный Sigma-Delta АЦП с низким энергопотреблением и аналогичными функциями для приложений, где критически важна энергоэффективность.

Использование DF1760U позволяет создавать надежные и точные системы измерения благодаря высокой разрядности и продвинутой архитектуре Sigma-Delta.
