DEM-ADS830E

ЭВМ для ADS830E от Texas Instruments

Общее описание

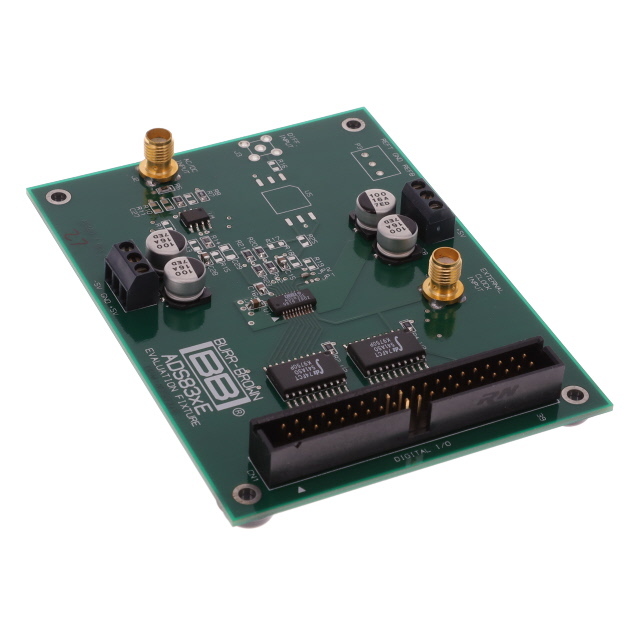

DEMO BOARD FOR ADS830E - это демонстрационная плата для аналогово-цифрового преобразователя ADS830E от Texas Instruments. Этот модуль предназначен для оценки производительности высокоскоростного 8-битного АЦП с частотой дискретизации до 60 миллионов выборок в секунду (MSPS).

Преимущества

• Высокая скорость: Возможность работы с частотой до 60 Мвыборок/с.
• Значительная точность: 8-битный АЦП обеспечивает достаточную точность для широкого спектра приложений.
• Удобство использования: Полностью готовая к работе демонстрационная плата, минимизирующая время на настройку.

Недостатки

• Снята с производства: Плата больше не выпускается, и ее доступность может быть ограничена.
• Требования к питанию: Потребляет около 185 мВт при максимальной частоте дискретизации.

Типовое использование

• Оценка производительности АЦП: Используется для тестирования и верификации характеристик ADS830E.
• Образовательные цели: Отличный инструмент для учебных лабораторий по изучению высокоскоростной оцифровки сигналов.
• Прототипирование: Упрощает разработку и тестирование новых проектов, требующих высокоскоростного АЦП.

Рекомендуемые области применения

• Цифровая обработка сигналов: Использование в системах, где требуется быстрое преобразование аналоговых сигналов в цифровую форму.
• Телекоммуникации: Применение в высокоскоростных системах передачи данных.
• Измерительные приборы: Использование в высокоскоростных осциллографах и других измерительных устройствах.

Основные технические характеристики

• Разрядность: 8 бит
• Частота дискретизации: до 60 миллионов выборок в секунду (MSPS)
• Интерфейс данных: Параллельный
• Диапазон входного сигнала: 2 В (пик-пик)
• Потребляемая мощность: 185 мВт при частоте 60 MSPS
• Используемая ИС: ADS830E

Возможные аналоги

• ADS8320: 16-битный АЦП от Texas Instruments с более высокой точностью, но меньшей скоростью дискретизации.
• ADS9224R: Двойной, однобитный, 4 Мвыборки/с АЦП для применения в коммуникациях и измерениях.
• AD9280: 8-битный, 32 Мвыборки/с АЦП от Analog Devices.

Заключение

DEMO BOARD FOR ADS830E от Texas Instruments предоставляет инженерам и разработчикам удобное средство для оценки и тестирования высокоскоростного 8-битного АЦП. Несмотря на то, что плата снята с производства, она остается ценным инструментом для разработки и прототипирования в приложениях, требующих высокоскоростного аналогово-цифрового преобразования.
