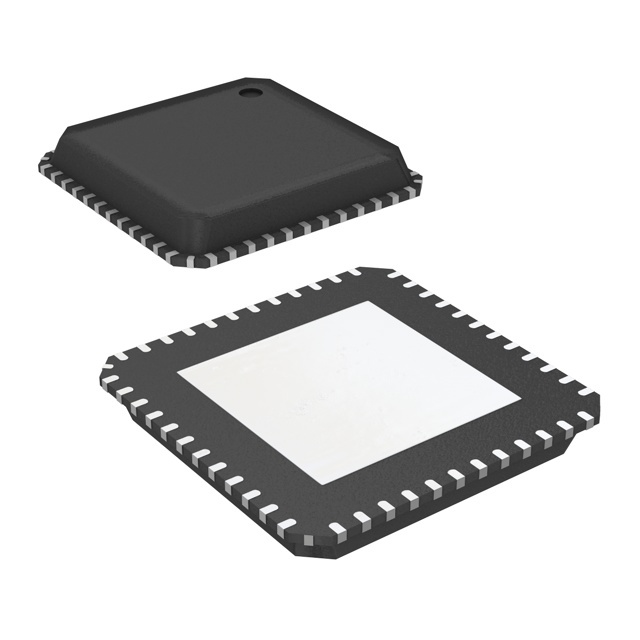

DDC114IRTCT

DDC114IRTCT от Texas Instruments

Общее описание

DDC114IRTCT — это 20-разрядный аналогово-цифровой преобразователь (АЦП) с архитектурой Sigma-Delta, разработанный компанией Texas Instruments. Этот чип предназначен для высокоточного и многоканального измерения сигналов, и может применяться в самых разнообразных задачах, включающих научные исследования, промышленную автоматизацию и медицинские приборы.

Преимущества

• Высокая точность: 20-разрядное разрешение обеспечивает максимально точные результаты измерений.
• Многоканальность: Четыре входа позволяют одновременно измерять несколько сигналов.
• Архитектура Sigma-Delta: Обеспечивает высокую точность и низкие уровни шума.
• Гибкость интерфейса: Использование SPI интерфейса для получения данных.

Недостатки

• Сложность интеграции: Высокая точность и многоканальность могут потребовать тщательной калибровки и настройки.
• Требования к питанию: Разделенное питание для аналоговой и цифровой частей требует дополнительного планирования системы.

Типовое использование

• Научные и лабораторные измерения
• Медицинские приборы
• Промышленная автоматизация
• Высокоточные мультиметры и измерительные приборы

Рекомендации по применению

• Разделение питания: Разделяйте питание аналоговой и цифровой частей для снижения шумов.
• Экранирование: Используйте надлежащее экранирование для минимизации электромагнитных помех.
• Калибровка: Регулярно калибруйте устройство для обеспечения максимальной точности измерений.

Основные технические характеристики

• Количество разрядов: 20
• Частота выборки: 3.125k выборок в секунду
• Количество входов: 4
• Тип входа: Однополярный
• Интерфейс данных: SPI
• Конфигурация: ADC
• Архитектура: Sigma-Delta
• Тип опорного напряжения: Внешнее
• Напряжение питания (аналоговое): 5V
• Напряжение питания (цифровое): 2.7V ~ 5.25V
• Особенности: Синхронное измерение
• Рабочая температура: -40°C ~ 85°C
• Корпус/посадка на плату: 48-VQFN (кухня площадка, 7x7мм)
• Тип монтажа: Поверхностный монтаж (SMT)

Возможные аналоги

• ADS1256IPWR от Texas Instruments
• ADS1278IPAG от Texas Instruments
• LTC2380-24 от Analog Devices

Включение DDC114IRTCT от Texas Instruments в вашу систему позволит получить высокоточные данные с минимальными уровнями шума, что делает его отличным выбором для различных приложений, требующих высокой точности.
