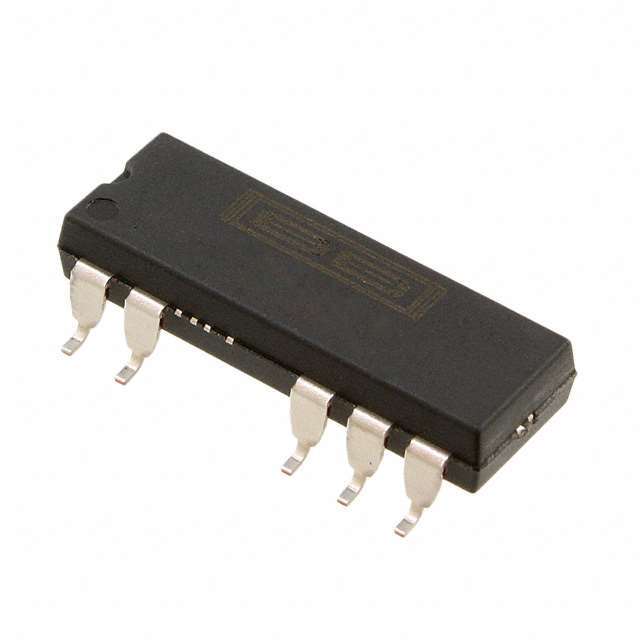

DCV011515DP-U/700 от Texas Instruments

Общее описание

DCV011515DP-U/700 от Texas Instruments – это высоконадежный и качественный DC-DC конвертер мощностью 1 Вт, предназначенный для преобразования напряжения. Этот модуль обеспечивает изолированные выходные напряжения +15V и -15V при входном напряжении от 13.5V до 16.5V. Конвертер идеально подходит для приложений, требующих высокого уровня эффективности и контроля температуры.

Преимущества

• Высокая эффективность: Обеспечивает до 79% КПД, что помогает снизить тепловыделение и продлить срок службы устройства.
• Компактные размеры: Упрощает дизайн устройств, благодаря небольшим габаритам.
• Изоляция: 1.5 кВ изоляции между входом и выходом, что повышает безопасность и надежность.
• Широкий температурный диапазон: Работоспособность при температурах от -40°C до 85°C, позволяя использовать конвертер в различных климатических условиях.

Недостатки

• Ограниченный ток нагрузки: Максимальный ток на выходе составляет всего 33 мА, что может ограничить использование в приложениях с более высоким энергопотреблением.

Типовое использование

• Медицинские приборы
• Телекоммуникационное оборудование
• Промышленные контроллеры
• Электронные испытательные и измерительные приборы

Рекомендации по применению

• Обеспечьте соответствие входного напряжения рекомендуемым значениям.
• Обеспечьте адекватное охлаждение, особенно при использовании в условиях окружающей среды с высокой температурой.
• Используйте в цепях, требующих надежной изоляции и низкого потребления мощности.

Основные технические характеристики

• Входное напряжение: 13.5V - 16.5V
• Выходное напряжение: +15V, -15V
• Максимальный ток на выходе: 33мА
• Мощность: 1 Вт
• Изоляция: 1.5 кВ
• Рабочий температурный диапазон: -40°C ~ 85°C
• Коэффициент полезного действия (КПД): 79%
• Габариты: 19.7мм x 8.3мм x 5.3мм (0.78" x 0.33" x 0.21")
• Монтирование: Поверхностный монтаж

Возможные аналоги

• REC3-1215DRW/H2/A/M из Mean Well
• RBE-0515S из Recom Power
• UWA-1.5/15-D48PB-C из Murata Power Solutions

Этот DC-DC конвертер подойдет для разнообразных применений, где важны надежность, эффективность и компактность.
