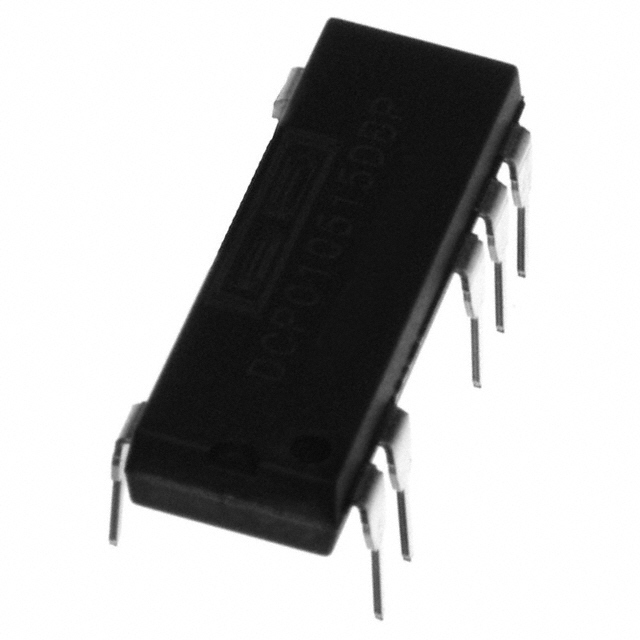

DCV010515DP

DCV010515DP от Texas Instruments

Общее описание

DCV010515DP — это изолированный модуль DC-DC преобразователя мощностью 1 Вт с двумя стабильными выходами: +15 В и -15 В. Данный компонент предназначен для работы в диапазоне входных напряжений от 4,5 В до 5,5 В, что делает его идеальным решением для широкого спектра приложений, требующих двойного питания с изолированными выходами.

Преимущества

• Компактность и высокая плотность мощности.
• Изолированные выходы с повышенной электрической безопасностью.
• Широкий диапазон рабочих температур от -40°C до 85°C.
• Высокая эффективность до 85%, что помогает снизить тепловыделение и улучшить энергоэффективность системы.

Недостатки

• Ограниченная мощность до 1 Вт, что может быть недостаточно для более требовательных приложений.
• Фиксированные выходные напряжения, что требует тщательного планирования при проектировании схемы.

Типовое использование

DCV010515DP идеально подходит для применения в:

• Преобразователях интерфейсов.
• Медицинском оборудовании.
• Промышленных контроллерах.
• Системах тестирования и измерения.

Рекомендации по применению

• Учтите тепловую нагрузку при проектировании печатной платы, так как высокая эффективность не исключает необходимость в охлаждении при максимальной нагрузке.
• Используйте фильтрующие конденсаторы на входе и выходах для снижения уровня пульсаций и повышения стабильности работы устройства.
• Обеспечьте надлежащую изоляцию между входными и выходными цепями для безопасной эксплуатации в устройствах, чувствительных к изолируемым напряжениям.

Основные технические характеристики

• Входное напряжение: 4.5 В - 5.5 В
• Выходное напряжение 1: +15 В
• Выходное напряжение 2: -15 В
• Максимальный выходной ток: 33 мА на каждом выходе
• Мощность: 1 Вт
• Изоляционное напряжение: 1.5 кВ
• Эффективность: до 85%
• Рабочий температурный диапазон: -40°C ~ 85°C
• Корпус: 14-DIP (0.300", 7.62 мм), 7 выводов

Возможные аналоги

• RECOM R05P15D и R05P15D/P — DC-DC преобразователи с аналогичными характеристиками и изоляцией.
• MuRata MEJ1S0515SC — изолированные DC-DC преобразователи с двумя выходами.

Заключение

DCV010515DP от Texas Instruments — это надежное решение для приложений, требующих изолированного питания с двойным выходом. Высокая эффективность и широкий диапазон рабочих температур делают этот модуль оптимальным выбором для разнообразных промышленных и коммерческих устройств.
